移动回传网络测试解决方案

1588v2 设备通常在实验室环境下同步精度较高，但是在现网环境下，存在时延、抖动等因素，所以需要在实验室里面进行通常功能和性能测试以外，还需要仿真真实网络得损伤模型，验证设备在真实环境下的时钟同步精度和容错能力。思博伦通信ANUE网络仿真仪可以双向仿真丢包、时延、抖动、乱序、重复、误码、累计突发、帧内容修改、带宽限速等丰富的网络损伤模型，可以为在实验室中进行1588v2测试提供各种真实的网络损伤模型。图4 是1588v2 集成测试模型。

图4 1588v2 集成测试模型

Sync-E通过以太网物理层，在节点和节点之间高效、可靠地传送时钟信息。Sync-E通过以太网同步信息通道(Ethernet Synchronization Messaging Channel，ESMC) 支持同步状态信息(Synchronization Status Message，SSM) 算法，进行最优时钟选择。Spirent Testcenter支持ESMC/SSM 协议仿真测试，其主要能力包括：在一个端口上支持多时钟模拟，支持扩展性测试;支持Option1 (Based on 2048kbit/s) 和Option2(Based on 1544kbit/s);支持0x0-0xF QL 值配置;支持0~20 Message/s的SSM速率;支持ESMC扩展TLV定义和编辑;支持Sync-E协议启动和终止;支持QL和SSM速率配置的动态修改;支持内部晶阵时钟源和外部时钟源;支持基本ESMC/SSM 协议功能和实现测试;支持时钟选择测试;支持时钟分发路径验证测试;支持在各种故障下的时钟故障倒换(Failover)测试;支持产生错误的SSM消息，或者以超过10message/s(Slow Protocol的发送速率上限)的消息发送速率进行各种负面测试;可以在一个端口上同时仿真ESMC/SSM协议和其他MBH协议(如MPLS-TP协议仿真，OAM协议仿真，语音视频等真实应用业务仿真等)，进行仿真真实网络条件下综合集成系统测试(见图5)。

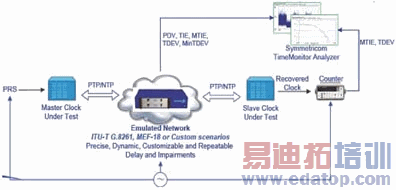

图5 ANUE MEF18/G.8261测试拓扑

6 CES性能测试

为了保护用户在TDM设备上已有的投资，在下一代包交换网络中提供TDM业务接入和TDM数据透传能力是十分必要。另外，MEF也推出了MEF18认证，作为在以太网上曾在TDM 业务的一致性测试规范。

思博伦通信的ANUE网络损伤仿真仪提供了MEF18和G.8261测试套。ANUE在L1~L7完成仿真丢包、延时、包抖动、包复制、包错误、带宽限制等功能。其主要特点包括：能提供双向100%全线速性能损伤;可支持随时间变化的时延损伤仿真，并能提供精确到1bit的时延损伤;具有实时的数据统计和告警显示;具有16个过滤器，通过与或组合可根据用户需求生成损伤;提供了2000个字节的可编辑范围;提供对现有网络损伤情况进行捕获并回放的功能;提供G.1050标准的损伤模版。

ANUE在CES测试功能有如下特点：

(1)完全遵循MEF18/G.8261规范：借助可复制的网络模型，提供MEF18和G.8261测试套，用于MEF18认证测试和G.8261测试，测试脚本完全遵循MEF18/G.8261规范。

(2)PDV分析，为IEEE 1588v时钟精度分析提供依据。

(3)仿真各种真实网络场景，验证在现网条件下的IEEE 1588v2时钟精度。

7 结束语

以太网MBH正在越来越快地被部署，如何在研发、验证、工程建设和运营维护等各个阶段全面评估MBH以太网设备和网络，成为非常迫切的问题。思博伦通信MBH测试解决方案，全面支持从传输、服务、管理等方面测试，是目前业界最为完整的MBH测试方案，正在帮助大量厂商、运营商完成下一代网络和业务的部署。
