串行通讯到以太网多路转换的实现

2.2 多路通讯转换方案

多路协议转换通讯控制器选用了泓格的因特网通讯控制器I-7188E5D-485。它能通过编程实现4对4的串行到以太网通讯的转换。而另两台操作站，采用服务器/客户机的方式。这样达到了四重 冗余，已经完全能保证系统的不间断运行。如图2所示。

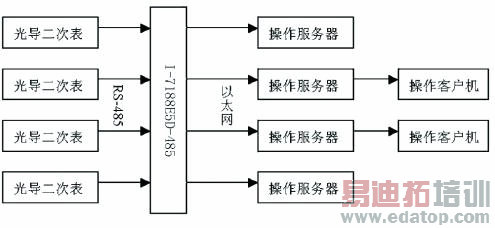

图2 多路转换系统结构示意图

2.3 通讯控制器的特点

因特网通讯控制器I-7188E5D-485主要是面向通讯应用。按照不同的嵌入式配置和应用程序，因特网通讯控制器能够用作设备服务器，或是用作可设址的以太网到RS-232/485/422转换器，也可以用作嵌入式Internet/Ethernet控制器。

(1) 可设址的Ethernet到RS-232/485/422转换器

大多数RS-232/485/422设备不支持设备地址。而I-7188E5 D-485可以向安装在RS-485网络的任何一个RS-232设备，分配一个独一无二的地址。主机向RS-485网络发送带有这个设备地址的命令，作为目标单元的I-7188E5 D-485会去掉这个地址段，把命令的其余部分送到它的本地对应的RS-232设备。而这个本地对应的RS-232设备的响应也要通过作为目标单元的I-7188E5 D-485传向主机。

(2) Ethernet到RS-232/485/422的设备服务器

设备服务器是一种以网络连接任何具有通讯串口设备的装置。由于I-7188EN有独立的操作系统、独立的协议、很小的体积加上它的灵活性，这样的设备服务器能满足实际网络使用的所有要求。多数设备没有网口，而我们的因特网通讯控制器使它们变得能接入网络。

(3) 因特网通讯控制器I-7188E5D-485还包括:CPU: 80188-40或兼容芯片;10BASE-T NE2000兼容Ethernet控制器;可重复下载;远程配置和诊断;内建独有的64位硬件序列号;COM口驱动支持中断和1k顺序缓冲;内建 RTC, NVRAM, EEPROM;内建self-tuner ASIC芯片;1个RS-232通讯口和4个RS-485通讯口;7段LED显示;内建MiniOS7;程序下载:COM1和Ethernet。

3 监控软件

上位监控软件选用北京亚控的组态王V6.5。

组态王具有变量定义和管理、流程图显示、报警和事件管理、历史趋势、系统安全管理功能，报表系统等基本功能。

组态王还支持网络OPC功能，组态王与组态王之间可以通过网络以OPC方式进行通讯，同样其他OPCclient/OPCserver也可以通过网络与组态王之间以OPC方式进行通讯。因而能完整实现操作服务器和操作客户机的功能。

所以整个系统软件具体统一性:只需购买一个开发版就行;所有工程文件能进行充分的共享。六台操作站完全独立运行，而在物理上是四重冗余。

4 结束语

本项目的技术难点在于:结构设计中贯彻安全第一的可靠原则;多路通讯器的编程是相对复杂的工作。通过现场实际应用，取得了预期的效果。是成功的高性能低成本案例。
