RMII模式以太网PHY芯片DP83848C的应用

录入:edatop.com     点击:

摘要:介绍了美国国家半导体公司的PHY芯片DP83848C的功能特性;给出了在RMII(Reduced Medium Independent Interface,精简的介质无关接口)模式下的硬件电路及软件设计,以及在PCB布局布线过程中的注意事项。该设计为嵌入式系统中以太网底层的软硬件设计提供了参考,也为TCP/IP协议在嵌入式系统上的实现提供了硬件平台。

引言

DP83848C是美国国家半导体公司生产的一款鲁棒性好、功能全、功耗低的10/100 Mbps单路物理层(PHY)器件。它支持MII(介质无关接口)和RMII(精简的介质无关接口),使设计更简单灵活;同时,支持10BASE~T和100BASE-TX以太网外设,对其他标准以太网解决方案有良好的兼容性和通用性。

MII(Medium Independent Interface)是IEEE802.3u规定的一种介质无关接口,主要作用是连接介质访问控制层(MAC)子层与物理层(PH-Y)之间的标准以太网接口,负责MAC和PHY之间的通信。由于MII需要多达16根信号线,由此产生的I/O口需求及功耗较大,有必要对MII引脚数进行简化,因此提出了RMII(Reduced Medium Independent Interface,精简的介质无关接口),即简化了的MII。

1 硬件设计

1.1 电路设计

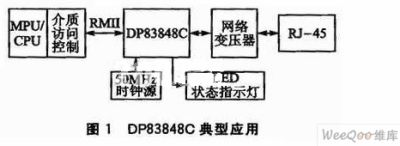

DP83848C的收发线路各是一对差分线,经过变比为1:1的以太网变压器后与网线相连。以太网变压器的主要作用是阻抗匹配、信号整形、网络隔离,以及滤除网络和设备双方面的噪音。典型应用如图1所示。

\

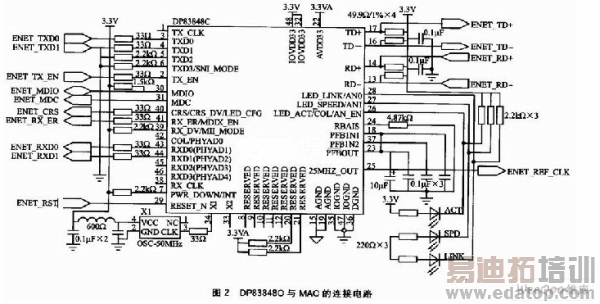

图2是DP83848C与MAC的连接电路。其中,Xl为50 MHz的有源振荡器。

\

1.2 PCB布局布线

布局方面,精度为1%的49.9 Ω电阻和100 nF的去耦电容应靠近PHY器件放置,并通过最短的路径到电源。如图3所示,两对差分信号(TD和RD)应平行走线,避免短截,且尽量保证长度匹配,这样可以避免共模噪声和EMI辐射。理想情况下,信号线上不应有交叉或者通孔,通孔会造成阻抗的非连续性,所以应将其数目降到最低;同时,差分线应尽可能走在一面,且不应将信号线跨越分割的平面,如图4所示。信号跨越一个分割的平面会造成无法预测的回路电流,极可能导致信号质量恶化并产生EMI问题。注意,图3和图4中,阴影部分为错误方法。

\

2 RMll模式描述

RMII模式在保持物理层器件现有特性的前提下减少了PHY的连接引脚。

RMII由参考时钟REF_CLK、发送使能TX_EN、发送数据TXD[1:0]、接收数据RXD[1:0]、载波侦听/接收数据有效CRS_DV和接收错误RX_ER(可选信号)组成。在此基础上,DP83848C还增加了RX_DV接收数据有效信号。

2. 1 REF_CLK——参考时钟

REF_CLK是一个连续时钟,可以为CRS_DV、RXD[1:O]、TX_EN、TXD[1:O]、RX_DV和RX_ER提供时序参考。REF_CLK由MAC层或外部时钟源源提供。REF_CLK频率应为50 MHz±50×10-6,占空比介于35%和65%之间。在RMII模式下,数据以50 MHz的时钟频率一次传送2位。因此,RMII模式需要一个50 MHz有源振荡器(而不是晶振)连接到器件的X1脚。

2.2 TX_EN——发送使能

TX_EN表示MAC层正在将要传输的双位数据放到TXD[1:O]上。TX_EN应被前导符的首个半字节同步确认,且在所有待传双位信号载入过程中都保持确认。跟随一帧数据的末2位之后的首个REF_CLK上升沿之前,MAC需对TX_EN取反。TX_EN的变化相对于REF_CLK是同步的。
