面向未来，构建高品质城域传送网

业务调度及保护

● 基站业务承载及保护方案

基站业务属于典型的集中型业务，传送网的作用是在NodeB/BTS与RNC/BSCPTN之间提供可靠的业务和信令传送通道，如图2所示。

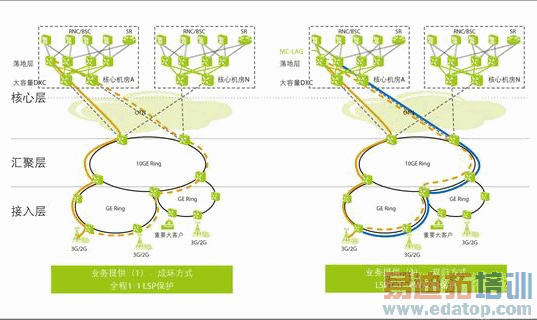

图2 基站业务承载及保护方案

业务保护方面，在网络侧，业界通常采用LSP 1:1方式提供保护，为了提高保护的可靠性，工作LSP与保护LSP应该尽量分布在完全隔离的物理通道上；在中兴通讯解决方案中，为了避免PTN核心设备单节点失效对大量业务的影响，提供双归保护方案。在客户侧（基站或RCN/BSC/SR侧），提供标准的LAG保护、IMA保护等保护方式。

● 大客户业务承载及保护方案

大客户业务属于分散型业务，按业务覆盖区域划分，可分为本区域业务和跨区域业务，按业务类型划分，可分为L2 VPN业务和L3 VPN业务。在本方案中，对于本区域L2 VPN业务，可直接通过PTN网络L2 VPN提供（E-LINE/E-LAN）；对于跨区VPN业务，本方案提供客户设备与核心业务设备之间的L2 VPN透传通道。

对于大客户业务，PTN通过采用LSP 1:1进行保护。

时钟时间同步方案

纵观业界分组传送网同步方案，绝大部分厂商采用单纯的IEEE 1588 v2来实现时间同步，中兴通讯基于对时钟网路和数据网络的深入研究，认为1588报文经过复杂的数据网路，抖动和非对称性不可控，导致恢复时钟和时间精度难以保证。中兴通讯率先提出了独特的"时间同步以太网"解决方案，即在同步以太网基础上实现1588 v2时间同步，硬件实现1588协议中精确时戳的插入和提取，有效提高时间同步精度。

本方案中，PTN与OTN均能提供IEEE 1588 v2和ITU-T G.8261同步以太网功能，OTN网络中IEEE 1588 v2和ITU-T G.8261采用带外方式传送，PTN设备采用业务接口（该接口只传送同步信息）与OTN设备专用的同步接口对接。为了对同步路径进行保护，全网运行BMC协议。

方案优势

● 有效解决了当前业务发展的瓶颈问题

本方案在业务带宽、业务传送质量两方面满足3G/2G业务长期传送需求，并有助于运营商快速拓展新兴分组化大客户业务，为其提供物美价廉的服务。

● 平滑升级，有序投资，减低CAPEX

解决方案中，PTN网络可以平滑升级提供更高的组网速率，包括接入层GE向10GE升级、汇聚核心层10GE向40GE/100GE升级；OTN电交叉组网维度可以从二维向四维、八维平滑升级，随之带来电交叉容量从800G向3.2T升级；OTN光交叉通过ROADM方式更可以平滑升级提供最大32T的节点容量。以上特性可以按业务发展和投资进行规划，实现分期有序投资，降低总体建网成本。

● 平滑升级满足LTE承载要求

本方案后期演进中，PTN与OTN可按需部署控制平面功能，可通过PTN设备提供的L3功能满足LTE网络的S1-flex和X2接口承载要求，实现2G/3G/LTE统一承载。

● 可规划、易维护的新型分组传送网络

在解决方案初期，PTN网络规划主要参考SDH/MSTP网络组网方案；在网络演进过程中，组网及业务流向不断MESH化，借助中兴通讯专业的网络规划、辅助维护和评估工具持续优化网络，降低运营成本。
