OTN和PTN联合组网模式技术分析及注意事项

(3)保护问题

网络的安全性高于一切，无论采用OTN、PTN组网，都需要对网络的保护进行统一的考虑。OTN设备部署在网络的骨干核心层，PTN设备部署在汇聚和接入层，各个层面之间往往需要大量的业务互通和调度，对于业务需要进行端到端或分段的保护。

(4)接口问题

在城域网和本地网中，往往数据业务占据了业务的主流，特别是GE、10 GE业务更是占据了主导地位。当采用OTN+PTN联合组网模式时，存在着大量的PTN与OTN客户侧接口通过GE、10 GE接口进行业务对接，应注意在组网中接口的一致性问题，以10 GE信号为例，ITU-T在G.709和 G.sup43中定义了几种10 GE LAN信号在OTN网络中的映射方式，包括标准GFP-F方式G.sup43 6.2、ODU2e方式G.709 17.1.4和扩展的GFP-F/OPU2方式G.709 17.3.1，应保持封装以及映射信号的一致性问题。

(5)网管问题

从网管的角度来看，一般而言，目前业内主流厂家的PTN与OTN均可以实现共网管平台，以方便网络的维护。在PTN与OTN联合组网模式下，OTN往往定位于核心层，PTN定位在汇聚、接入层，各个层面之间需要大量的业务互通和调度，因此无论是在业务的开通上，还是在网管自身的维护需要上，都提出了更高的要求。

(6)网络的维护问题

在城域网和本地网，设备层次多，组网复杂，给网络的故障定位带来不小的难度。当采用OTN+PTN联合进行组网时，PTN与OTN技术都继承了 SDH强大的层次化OAM管理机制，业务封装都会有相应的丰富的开销进行监控，PTN的OAM包括客户层OAM、信道层OAM、通道层OAM和段层 OAM，OTN支持6级的TCM、SM、PM等，每一层都提供故障和性能的OAM，以实现在不同层面实时、精确的故障定位功能。

5 湖北移动OTN+PTN联合组网方案介绍

以IP 业务为主的数据业务是当今世界信息产业发展的主要推动力，随着国内宽带互联网业务的迅猛发展，对传输带宽产生了巨大的需求。湖北移动作为湖北省领先的移动运营商，其IP 业务正逐步成为最主要的收入来源之一。湖北移动现有的传输网络经过多期的建设和扩容，已经难以满足社会和经济发展的需求。为了给社会提供更高品质的移动通信以及宽带互联网服务，湖北移动骨干传输网必须提升对业务的支撑和保障能力，在经过长期的技术论证、严格的设备选型与测试，湖北移动最终决定选择烽火通信进行战略合作，采用OTN+PTN联合组网技术共同构建武汉、黄石、黄冈、咸宁等地市的下一代光传送网络，其典型组网结构如图2所示。

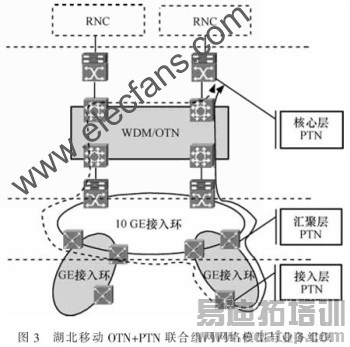

在湖北移动全业务承载网中，骨干汇聚层由OTN设备完成调度，工程按照业务区划分新建大量汇聚节点，组建了高速OTN系统环网，每个环网在核心节点均考虑双节点落地实现负载分担，有效提高核心层系统容量，同时可抵抗单节点失效带来网络风险。每个业务区的OTN系统作为此业务区内所有业务的上联汇聚节点，业务区的OTN设备构成全网OTN汇聚层，可快速实现大容量、大颗粒业务的灵活调度。在每个业务区内采用PTN设备作为业务区内基站业务、专线业务的接入和汇聚节点，所有业务区的PTN汇聚节点构成分组化的汇聚层，从而打造安全、高效、电信级的IP多业务承载平台。网络各接入节点与基站连接全部采用FE的光口对通，所有PTN业务在OTN汇聚节点的PTN设备与OTN对接，在核心节点大容量PTN设备实现业务的重新整合以及与业务层面的灵活沟通，网络模型和业务组织如图3所示。

新建的OTN网络，可以用于承载现网所有的数据业务，其大容量又很好地满足了今后的业务扩容需求，对于网络的平稳渐进的发展奠定了良好的基础。 OTN客户侧可灵活接入GE、2.5 Gbit/s等业务，实现GE、2.5 Gbit/s业务在同一个波道混传，有效提高了波道利用率。通过OTN的灵活保护机制实现业务端到端的保护能力及多重保护机制的实现。新建的PTN汇聚网络，通过大容量的设备实现数据业务的高效、安全承载;汇聚环速率达到10 GE，汇聚节点设备提供大量GE/FE接口，满足汇聚环内大量GE/FE业务的传输，并保证带宽;接入环速率达到GE，接入容量成倍增加。

考虑到未来网络平滑演进，湖北移动经过充分论证，最终选择烽火通信全业务承载网解决方案，以系列化的OTN和PTN设备为承载平台建设湖北移动 OTN+PTN下一代传送网络。该解决方案包括了FONST3000/4000、 CiTRANS 660、 CiTRANS 640、 CiTRANS 620等最新OTN、PTN传送产品，SmartWeaver智能控制平面及OTNPlanner网络规划工具，全面涵盖骨干、汇聚到接入各网络层面。本次工程充分考虑了设备升级性以及扩容性，在业务规模不断扩大时，可以在OTN平台上向更大容量升级，单系统可以扩容到96波，单波道容量可以达到40 Gbit/s乃至100 Gbit/s，核心层网络的巨大扩容空间，使得后期的网络调整量非常小，仅通过增加单板就可以满足3到5年业务容量增长的需求。在工程的建设当中，克服了建设工期短、3G业务突发性强、带宽需求增长迅速等诸多方面的困难，最终通过OTN+PTN混合组网方案，协助武汉、黄石、黄冈、咸宁等湖北移动地市公司打造了一张安全、高效、电信级的IP化城域传送网。经过双方的共同努力，湖北移动的PTN/OTN已经实现了实际业务加载，率先在全国实现了PTN /OTN工程的商用，具有里程碑的意义。

6 结束语

总之，OTN和PTN作为新兴的技术，将在下一代的光传送网发挥中流砥柱的作用。从技术角度而言，PTN+OTN联合组网模式已经完全可行，并且在很多省市的建设中得到了充分的验证;但从另一方面来看，限于技术本身发展时间较短，技术发展较快，而且在网络中没有长时间的大规模部署经验，还有很多未知的问题需要进一步深入研究和探讨。笔者相信，随着技术的近一步成熟和发展，OTN、PTN技术的应用会迎来更加广阔的发展空间。
