光缆普查仪-解决方案

光纤通信技术（optical fiber communications）从传统通信方式中脱颖而出，已成为现代通信的主要支柱之一，在现代电信网中起着举足轻重的作用。光纤通信作为一门新兴技术，其近年来发展速度之快、应用面之广是通信史上罕见的，它也是世界新技术革命的重要标志和未来信息社会中各种信息的主要传送工具。

现在的光缆需求量逐日增加，光缆也由以前的单芯扩充到最大2096芯，但是光缆埋设越多，带来的问题也就越大。通信飞速发展，电力、广电等新锐力量的融入，运营商的合并造成大量光缆需要维护，于是如何正确区分光缆就成为迫切需要解决的问题。

归根结底，因为目前光缆线路存在非常杂乱的问题，所以正确区分光缆存在比较大的难度。

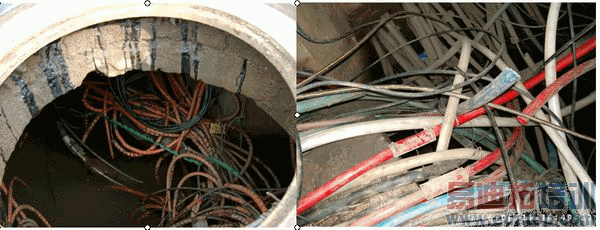

实地情况：

在这些困难面前，施工人员也不是束手无策的，常用的施工方法有：从已知的地方开始逐一拽拉，用OTDR加上弯曲光缆的方式，用OTDR加上速冻液的方式，射频探测的方式，光纤识别仪查找，红光源查找。

但是，尽管这些方法效果比较明显，但还是存在比较大的缺陷，造成这些困难依旧存在。

分析这些缺陷：

1)从已知的地方开始逐一拽拉 (需要花费很多时间查找，捆绑处无法分离，精度有限)

2)用OTDR加上弯曲光缆的方式(对于光缆造成损坏)

3)用OTDR加上速冻液的方式 (操作难度较大，潜在毒害)

4)射频探测的方式 (部分直埋光缆去除加强芯，无法探测)

5)光纤识别仪 (需要开剥光缆，对线路传输有一定影响;如不开剥，只能查找两端尾纤)

6)红光源 (无法探测路由，测试距离较短)　　

如果没能正确区分光缆，就会出现一系列的维护问题。比如：在光缆施工建设的时候，到底该割接哪根光缆?通信信号中断时，一堆光缆中到底哪一根才是需要抢修的?

如果操作失误，后果将不堪设想!

新型解决方法——光缆普查仪，为您解决后顾之忧。

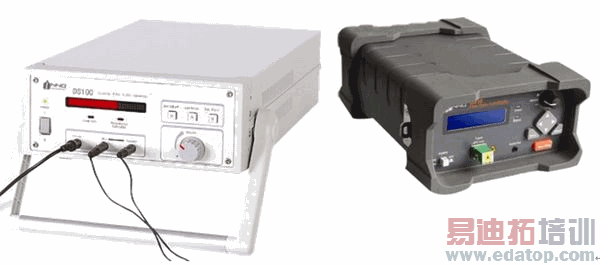

• 　韩国一诺公司推出的DS系列光缆普查仪，是专门针对通信光缆线路杂乱问题而诞生的新型仪表，为电信工程师和技术人员量身定做，适用于在人井、隧道及架空、管道等环境下准确识别光缆。

使用方法：

在机房，将标配的SC/APC-FC/PC光纤跳线一端连接到仪表输出端口，另一端接入配线架法兰盘，确认连接无误后，在音频输出端口接入耳机，打开电源。

开机后，按下运行键，发光设置初始化，直到仪表显示面板LED灯光闪烁并保持稳定后，机房测试人员与现场工作人员通电话，现场工作人员开始敲击光缆，同时机房测试人员进行观察。如果仪表显示非常明显，声音很清晰，敲击光缆便是目标光缆。

敲击工具：螺丝刀、金属棒等具有硬金属效果的便携工具。

敲击力度：不宜过大，有稍大音频指示即可，用力过猛会导致敲击传导。

性能指标：

A、波长范围：1550nm

B、光端口最大输出功率：+4dBm

C、动态范围：5dB/10dB/25dB

D、信号处理模式：低噪声/高灵敏度

E、测试显示方式：音频/视频LED强度指示

F、功耗：<25VA

实际案例：

山东泰安联通：

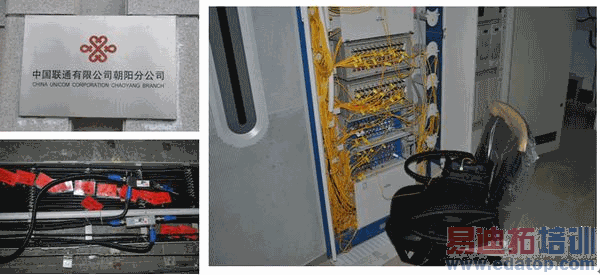

辽宁朝阳联通：

来源：中国通信运维网
