40G以太网的部署理由及市场潜力( )

录入:edatop.com     点击:

并行光纤的使用

以太网标准传统上依靠双工光纤布线,每个信道有一条光纤负责发射,另一条负责接收。但802.3ab标准要求每个信道有多个流量通道。因此,40/100G以太网标准使用了图7中所示的并行光纤。40G以太网规范提倡12芯光缆布线解决方案,每个信道拥有4条专用发射光纤和4条专用接收光纤。中间四条光纤保持闲置。100G以太网解决方案规定使用24条光纤,分为两个12芯阵列,一个阵列专用于发射,另一阵列专用于接收。每个阵列中,中间10条光纤用于传输流量,而两端2条光纤闲置。

上图说明了100G以太网的几种不同接口,其中首选方案是单个24芯MPO连接件,或者也可用两个12芯连接件构成信道,连接件垂直或并排配置。

40G以太网在网络中的部署

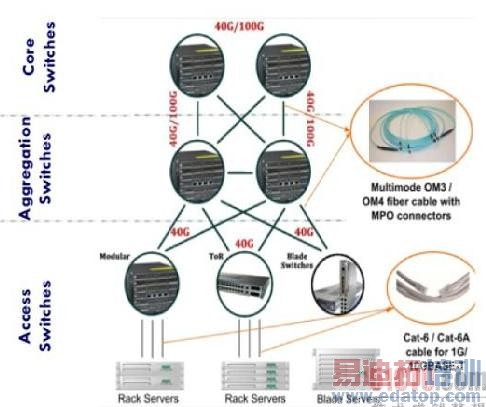

新的40G以太网技术首先可能部署在数据中心内,如图8所示。这有助于打破接入交换机与配线交换机连接层面上的瓶颈。

Dell''Oro集团以太网交换机和企业电话市场调查部门主管AlanWeckel表示:"随着企业开始在布线机柜内部署客户端交换机10G以太网上行链路,以及10G以太网直接服务器连接,这些链路的聚合将形成网络瓶颈,直到更高速度普及后才能打破。"

40G以太网的部署理由及市场潜力

图8:整个数据中心网络中的40/100G以太网部署

Weckel解释道:"例如,目前企业必须部署复杂的胖树或生成树架构来聚合10G以太网,聚合器和被聚合端使用相同速度。我们相信,40G以太网和100G以太网对满足数据中心不断增加的带宽需求至关重要。"

40G以太网最有吸引力的一大特点是应用的广泛性和设计的灵活性。考虑到生产效率的提升和OPEX的降低,正确迁移到40G以太网将带来可观的成本效益。

在迁移到40G以太网时,一些网络可以继续使用目前的10G以太网交换机底盘,仅需升级线路卡和收发器。部署CFP尺寸收发器后,可以灵活地从40G以太网迁移至100G以太网。

布线方面,OM3或OM4光缆最适合40G以太网或100G以太网数据中心环境,两者主要差异在于最大跨距。在10G以太网网络中,OM3光缆的最大跨度可达300米,而OM4支持更长的信道。在40G以太网或100G以太网环境中,按IEEE802标准,OM3的最长跨度可达100米,OM4则为150米。对于接近150米的应用,电缆应通过低损耗连接件端接。

从10G以太网升级至40G以太网还有许多替代途径。要为您的网络做出最佳选择,需要考虑下列关键问题:

确认部署40G以太网物理层比聚合10G以太网信道更有效时,哪些因素起决定作用?

哪些硬件或布线,如有的话,需要更换或重新配置?

各种40G以太网传输替代方案有何功能?

马上行动,打造面向未来的网络

迁移规划的推迟,可能让您在评估和选择最佳迁移途径的过程中出现纰漏。尽管从10G以太网升级至40G以太网的过程应该相对顺利,但当今的网络管理员必须进行长远的考虑。这意味着,不仅要让原有系统完美转换到40G以太网环境,也要预见到转换过程是否影响100G以太网及更高技术的最终迁移。只有及时和全面地考虑这些问题并制定实施计划,IT人员才能打造面向未来的网络。

请记住,预先计划过程不表示立即购买。802.3ba规范已经就位,网络规划可以放心进行,不用担心IT环境发生剧变。

来源:51CTO
