40G以太网的部署理由及市场潜力( )

录入:edatop.com     点击:

1月5日消息,40G以太网正成为不可阻挡的商业趋势。虽然10G以太网仍被广泛运用于数据中心,但CIO和IT经理们必须提前考虑未来需求(参见图1):高带宽应用,例如服务器虚拟化和云计算、数据中心光纤整合、以及最终用户对于更高性能计算的需求。对更快的数据传输速率的需求将不断增长并对网络生产效率和OPEX成本带来重要意义。

2010年6月,IEEE适时行动,正式采纳了IEEE标准802.3baTM,为40G以太网和100G以太网的发展铺平了道路。随着速度的提升,网络能够将新发现的10G以太网资源移动到接入层,让更强大的40G以太网设备处理聚合层及核心层的流量。分析师的预测和原始设备制造商的全力开发说明,40G以太网必将成为IT环境不可或缺的一部分,剩下的只是时间和方式问题。

40G以太网的部署理由及市场潜力

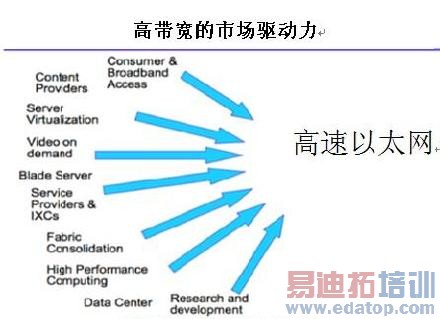

图1:驱动高速以太网需求的当前趋势

本白皮书将分析40G以太网的未来发展以及它对网络架构的影响,并为IT经理解释迁移到新的标准需要哪些准备工作。

40G以太网的商业现状

自1980年2月IEEE802标准委员会成立之时起,以太网在各个层面中的输送速度有了显著提升,间隔时间却大幅缩短。现在,距10G以太网标准的确立仅八年之后,IEEE就已经采纳了802.3ba,为40G以太网和100G以太网铺平了道路。

40G以太网的部署理由及市场潜力

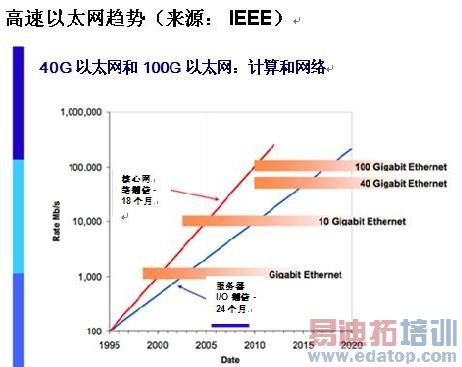

图2:代表前沿部署趋势;大面积市场部署通常晚几年

如图2所示,接入层内的I/O数据传输速率每24个月翻一倍,而核心层传输速率大约每18个月翻一倍。40G以太网背后的主要驱动力是新一代高速、高需求计算应用和技术,其中包括虚拟服务器和云计算的扩展部署。截至2009年末,将近有五分之一的新服务器中实现虚拟化1。同时,经济形势带来的财务压力也让网络不得不寻找整合资源的方法,以便降低OPEX和总体拥有成本。

40G以太网的部署理由及市场潜力
图3:40G以太网和100G以太网的多模和单模实施成本

多模光缆40G以太网拥有四倍容量,且可经济地迁移至100G以太网(参见图3),显然是数据网络发展的下一目标。考虑到迫切程度的增加以及价格的降低等因素,市场调研公司Dell''Oro集团的分析师认为,到2013年,40Gbps光缆市场的成交金额将达到145亿美元2。

IT经理是否应暂缓部署40G以太网技术而等待100G以太网面市有一些争论,但鉴于40G以太网的设计灵活性和相对100G以太网的成本优势,这一问题很快沉寂。目前,40G以太网可以有效地部署在数据中心网络的聚合链路内。到2016年,40G以太网还将普遍应用于接入链路,实现图4所示的服务器连接。作为40G以太网的补充,100G以太网更适合电信服务提供商和数据中心核心链路。

40G以太网的部署理由及市场潜力

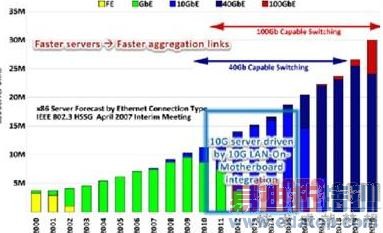

图4:40G以太网交换设备成为主流的预测时间表

对于有意保持竞争力的IT经理和CIO来说,40G以太网是增加所需带宽的最佳选择,但如果规划不当,网络运营商在面临升级需求时可能措手不及。

本文详细说明了全面评估、规划和指定40G以太网网络升级的过程。如图4所示,虽然距离40G以太网大面积普及尚需数年,但IT经理和CIO最好马上着手迁移规划。

40G以太网:详细情况

40G以太网和100G以太网是由IEEE802.3ba工作小组开发的以太网标准,支持每秒40和100Gb的以太网帧传送,同时确立了通过主干网络、铜缆布线、多模光缆和单模光缆通信的物理层规范。40G以太网/100G以太网标准的正式开发始于2008年1月,2010年6月正式获得批准。

40G以太网网络层的核心是一对经电缆(比如OM4或OM3光缆)连接的收发器。收发器继而插入网络服务器或各种组件,如网络接口卡和交换机等。

40G以太网的部署理由及市场潜力

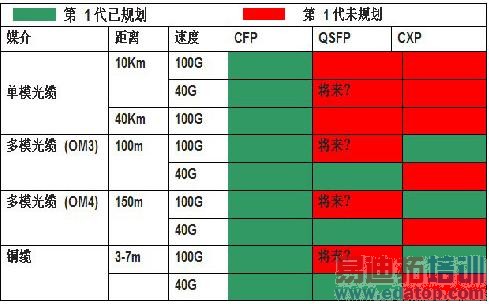

图5:针对第1代部署规划的收发器尺寸

收发器:40G以太网收发器(图5)是按照几个标准尺寸开发的。CFP(C型可插入)收发器拥有12个10Gb/s发射通道和12个10Gb/s接收通道,只支持一个100G以太网端口或最多三个40G以太网端口。其尺寸较大,适合单模光缆,也可轻松地匹配多模光缆或铜缆。CXP尺寸的收发器也在每个方向上提供12个通道,但比CFP小很多,适合多模光缆和铜缆。QSFP(四通道小型可插入)与CXP尺寸相当,提供4个发射通道和4个接收通道,支持目前的40G以太网多模光缆和铜缆应用,未来也可能支持单模应用。QSFP还可能在通道速率增至25Gb/s后投入100GE应用。

40G以太网的部署理由及市场潜力

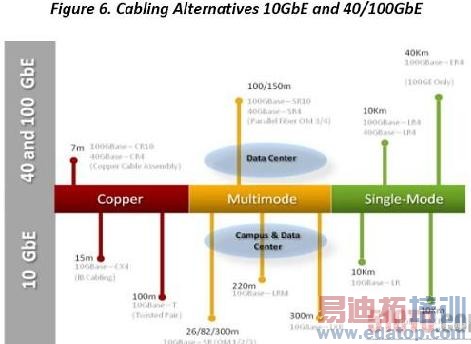

图6:10G以太网和40/100G以太网的布线选择

电缆和连接件:如图6所示,光缆和铜缆均可用于40G以太网布线。可支持的信道长度取决于电缆和收发器类型。关于连接件,802.3ba标准中唯一明确指出的变化是在多模收发器上使用MPO型连接器,以便支持多芯并行光纤信道。

对于在40G或100G下运行的数据中心环境,通常推荐OM3和OM4多模光缆布线,两者的距离支持比铜缆解决方案更广泛的部署配置,且成本低于单模光缆解决方案。

40G以太网的部署理由及市场潜力
图7:多模光缆10/40/100G以太网的以太网信道配线布局

IEEE802.3以太网信道布局

40G以太网的部署理由及市场潜力
