FTTx的技术发展和实际应用综述

FTTH的ONU为单口通常放置在用户家中，能够快速部署迅速解决用户的通信需求（见图2）。

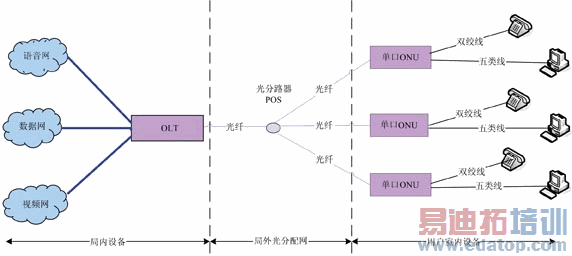

图2  FTTH接入示意图

OLT安装在通信机房内，通过传输设备与现有的语音和数据网络相连。OLT通过主干光缆与光分路器POS相接，从POS到每个用户家布放小芯数光缆皮线，从用户ONU分别布放五类线和双绞线，实现宽带业务和语音业务的接入。

FTTB的ONU为多口，通常放置在楼内，采用PON+LAN的结构（见图3）。

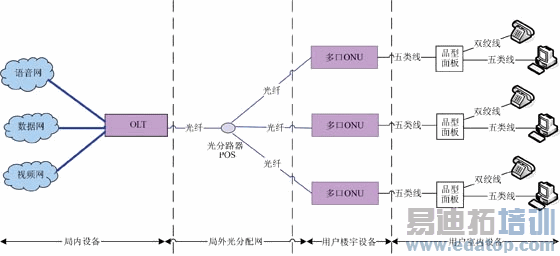

图3  FTTB接入示意图

FTTB的光分路器POS安装在模块局机房或住宅小区机房的ODF内，每栋楼宇按照各单元总用户数确定多口ONU的安装数量，ONU的安装位置一般选择在有电源箱的竖井内，便于设备取电。从ONU到用户家中采用五类线接入，在室内墙壁上安装品字型面板，面板五类线接口连接电脑，双绞线接口连接电话机。

FTTC的ONU为综合接入型，实际采用PON+ADSL的结构（见图4）。

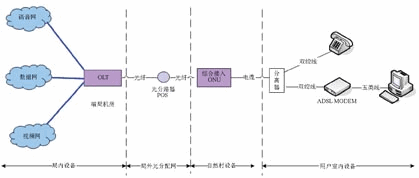

图4  FTTC接入示意图

FTTC方式OLT设置在局端机房，局内安装光分路器，将具有综合接入功能的ONU安装在村内接入点。综合接入型ONU具有ADSL DSLAM的功能，通过实线电缆和用户家中分离器相连，分离器实现低频语音信号与高频数据信号的分离。分离器的TELEPHONE口通过双绞线连接用户电话机，分离器的MODEM口通过双绞线接到用户ADSL MODEM上，再通过五类线接到电脑上。

表2对EPON的3种主要应用模式做了具体比较。通过比较可以看出，FTTH方式带宽速率最高、便于维护，但需要在每个家庭放置一台ONU设备，成本最高，FTTC方式成本最低，但速率最低且障碍率较高，FTTB方式在各方面都居中。从2005年以来，北京联通在EPON应用上采用了多种应用模式的尝试。由于2005年单口ONU非常昂贵，单价在2500元以上，为节约成本北京联通在前几年只在新建的高档别墅小区采用FTTH方式，对于新建和改建居民小区主要采用FTTB方式，对于农村地区主要采用FTTC方式。

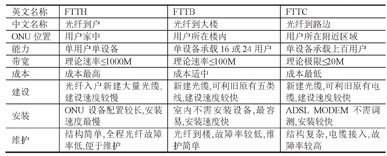

表2  EPON三种主要应用方式比较表

从2008年开始单口ONU大幅降价，到2009年降到700元左右，2010年进一步下降到400元左右，使得FTTH具备了大规模普及的条件。北京作为三网融合的试点城市，将会得到政策、资金等各方面的大力支持，加之ONU设备、光皮线、光面板的成熟和成本下降，FTTH已成为当今主流的应用模式。

作者：张鲲 王福林   来源：电信网技术
