高速差分接口及共模滤波与保护的需求
录入：edatop.com 点击：
图3所示的最终眼图没有超出遮罩的上部界限、下部界限及中间区域。这还是在引入的噪声幅度超过图2中噪声振幅超出5倍的情况下实现的。即使噪声达到这么高的等级，接收器也可以识别滤波器输出端的最终眼图，并且维持了极佳的信号完整性。

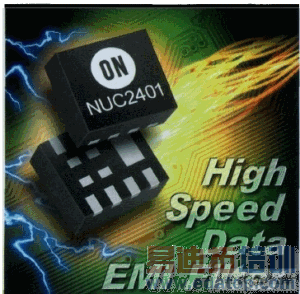

在大量干扰源头导致的众多干扰环境中，滤波极为重要。差分接口应当可以帮助将某些共模噪声影响减至最轻，但如本文所示仍会有信号完整性的问题。此外，在诸如USB端口这样的设备进入点(entry point)，如果没有恰当地滤波，噪声会扰乱其它内部电路。在进入点消除这些噪声并对付任何ESD事件的最佳方案是使用带集成ESD保护的共模滤波器。采用像NUC2401这样的共模滤波器，可使USB 2.0接口在消除EMI/RFI噪声方面更加强固，同时还提供ESD保护。须知道高速USB 2.0信号即使引入少量的EMI/RFI噪声，也会影响信号，导致USB接收器无法识别。
来源：电子设计工程我推荐大家读
