浅析大客户专线的MSTP承载技术

录入:edatop.com     点击:

众所周知,话音业务、宽带业务、大客户业务是电信运营商的三大业务收入来源,随着电话渗透率日渐饱和,话音业务收入增长缓慢,宽带业务也是增量不增收,但大客户专线业务是运营商的优质业务,伴随着经济的发展和信息化的深入建设,大客户业务增长甚为强劲。那么运营商究竟应该采用何种技术建设大客户网络为佳呢?本文将从大客户业务需求特点入手,探讨当前建设大客户精品网的最佳方式。

据国际权威电信服务咨询机构Gartner关于大客户承载要求的分析报告,大客户专线最核心的需求是"高可靠性、高安全性、高QoS",这是大客户专线业务长期保持不变的最基本的需求,其中高可靠性以80%的支持率排名第一位;而基于我们长期对大客户专线业务的了解,快速开通、快速问题定位也是对网络提出的重要要求;另外,显而易见提供专线的网络要保证一定的弹性,可以满足多种业务接入,后续带宽扩容要极为简便。

根据笔者的了解,由于MSTP技术成熟稳定的特点,目前国内三大运营商都依然采用MSTP作为大客户业务的首选承载方式,特别是金融、政府等对业务稳定性有极大要求的大客户,都特别要求使用使用MSTP承载。
 本文简单分析并论证一下MSTP作为大客户业务承载技术的满足情况,探寻MSTP作为当前大客户业务的最佳承载技术的根因。

MSTP多年发展积淀的成熟度是高可靠最有力的保障

MSTP具备设备级、网络级、业务级的多纬度保护,MSTP设备层面有完备的1+1板件保护配置,网络层面具备MSP/SNCP、ASON等保护方式,业务层面有LAG/BPS/TPS等保护方式,所有条件下均可实现业务50ms的电信级保护,为大客户业务可靠传输提供了保障。全球在网运行的几百万套MSTP/SDH设备,大规模商用充分铸就了这最成熟、最可信赖的业务传送设备形态,这是作为大客户承载网络的最为重要的一点。

高安全性是MSTP与生俱来的特质

MSTP技术的传输信号是SDH信号,要实施攻击首先要解析SDH,这需要专业的装备,成本极高;其次承载的业务都是时隙隔离的,需要获取到大客户业务映射到SDH信号中的时隙构成信息,这构筑了第2层保护;同时客户自身的业务加密机制也可提供第3层保护。即使某大客户业务在应用层受到攻击,因为MSTP的承载业务是完全物理隔离的,单时隙的业务完全不会对系统造成影响,所以不会影响到任何接入点的其它客户。

MSTP天然的刚性管道为大客户提供最高品质的QoS保障

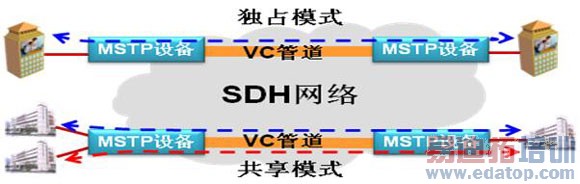

MSTP为大客户提供端到端的刚性管道,各自占用不同通道或时隙,物理上不受其他客户带宽变化影响。当然,MSTP也可以实现二层以太网桥等功能,也可向提出带宽共享的客户提供共享传输方式,通过自身成熟的QoS机制实现不同大客户之间流量管理。

\

MSTP丰富的接口和现网广覆盖,确保多场景项目快速开通与可靠运维

当前电信运营商现网上有大量的MSTP设备,覆盖广泛,仅在大客户侧新增一套末端接入设备,即可快速开通大客户业务。同时,因大客户存在多种业务接口要求,如:V.35/V.24、N×64K、Framed E1、E3等,MSTP设备均可支持这些业务接口,其丰富的多业务接口可满足各种大客户业务的需求。基于现网大量的MSTP应用,运营商拥有成熟的运维团队和运维经验,结合SDH本身丰富的开销资源提供的快速问题定位,MSTP是最容易运营、维护的承载网络。

我们知道,运营商具备完整的MSTP网络覆盖。在大客户接入点往往采用低成本的MSAP小设备,这样可以大大降低网络建设成本。MSTP与MSAP技术同属SDH体系,天然实现完美对接,从而实现端到端统一管理,轻松实现网络的快速开通和运维。

MSTP是现网最普遍TDM E1专线业务的最佳承载方案

我们对不同承载方式的技术指标进行对比分析可以看出,MSTP是保证现网广泛应用的2M大客户专线TDM E1业务质量的最佳方案。

1、端到端时延PWE3方式是Native TDM的10倍

\

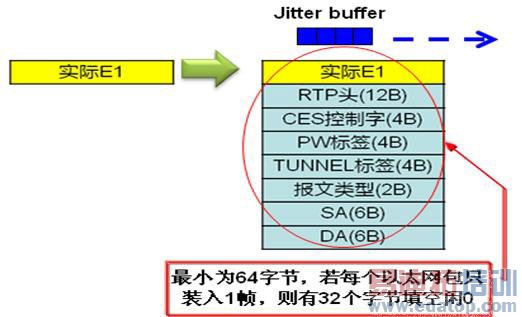

上图是E1做PWE3的过程。按照标准中定义,在收到的E1数达到jitter buffer一半后,才向外发送。通常每ETH包中封装4帧E1,如果jitter buffer配置为250us(各厂家正常配置一般为100us-4ms),单节点延时约为1ms。对于MSTP技术,E1 映射到VC12 延时小于50us,单节点时延约为100us。

2、MSTP具备对E1最佳的承载效率

我们先看一下E1 CES的帧格式,

\

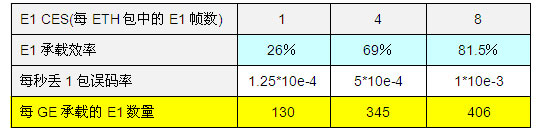

据此我们可以容易地计算出E1 CES方式承载效率,

\

MSTP承载Native E1的效率极高,天然是E1的最佳承载技术,E1 映射到VC-12的复帧格式,效率高达为:91.4%。STM-1(155M)承载63个E1,STM-16(2.5G)则可以承载1008个E1。

再考虑到丢包导致的误码,ETH包中的E1帧数通常推荐在4帧以内,分组承载E1的效率不到70%。分组网络必须考虑轻载,在70%~80%的轻载下,分组承载E1效率最高也只有60%。所以GE管道相比MSTP的STM-16效率的差异显著,而10GE下移到汇聚、接入层,成本、功耗都将会极大地增加,这在建设成本上是很难接受的。我们可以看出,对于同等E1 TDM业务的承载,MSTP效率远高于分组CES仿真方式的承载效率。

综上所述,从大客户专线业务最关心的高可靠性、高安全性、高QoS,还有可管理性、承载效率等各个重要角度来看,基于SDH的MSTP技术都具有明显的优势。MSTP仍然是组建精品大客户专网的最佳承载技术,是当前电信运营商争夺商业大客户业务最为有效的利器。

作者:中国电信山东分公司网络操作维护中心 王元   来源:C114中国通信网
