基于nRF24E1无线耳麦的设计与实现
录入：edatop.com 点击：
发送端的电路图3如图所示。在麦克风和nRF2401的ADC模块之间，需要有前置滤波放大电路。它对麦克风拾到的模拟音频信号进行滤波放大。放大后的模拟音频信号被送到ADC中。

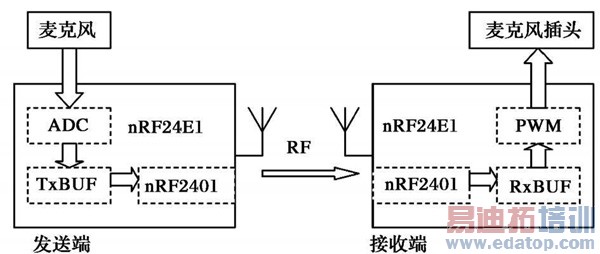

图2单向的语音发送及接收过程

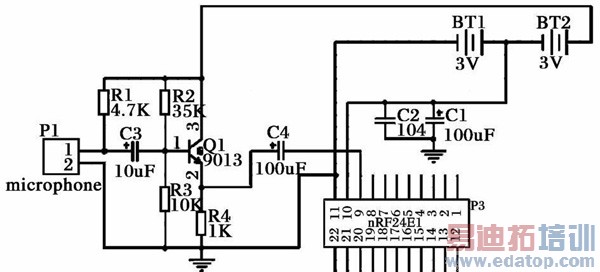

图3语音的发送电路图
在接收端，当RF前端nRF2401收到1个有效的数据包，并且微控制器收到1个RF接收中断的时候，接收到的数据包中的有效数据部分可用RF前端的FIFO分离出来；然后，把分离出的有效数据部分存储到8051内的接收缓冲区（RxBuf）；存在接收缓冲区的语音信号以PWM信号的形式输出；PWM输出通过8位PWM引擎来驱动，不需要微控制器分担处理任务；最后语音信号经PWM信号送出去。
接收端的电路图如4图所示。nRF24E1芯片提供一个PWM输出口。nRF24E1的PWM输出信号，通过一级放大，就可以得到所需的音频模拟信号。
图4语音的接收电路图
