基于nRF24E1无线耳麦的设计与实现

　　0前言

　　当前，随着Internet和个人电脑的普及，人们通常使用有线的耳麦进行语音聊天。由于有线耳麦的局限性，使人们必须坐在电脑前才能语音聊天。

　　如果时间久了，会造成电脑对人体的辐射，从而影响人的健康；在家用电视方面，人们通常使用电视内置喇叭来听电视传来的声音，这样有时候会给家庭其他成员的工作与休息造成一定的影响。

　　基于这些问题，本文设计并实现了一种基于nRF24E1的无线耳麦。本设计具有抗干扰能力强、保密性好、音质好、成本较低等优点。其室内传输距离在30米左右，从而减少电脑对人体的辐射，并且不影响家庭其他成员的休息与工作。

　　该无线耳麦使用当前最先进的无线收发芯片nRF24E1，它可以在世界公用的ISM频段2.4G~2.5GHZ内实现语音的无线通信。

　　1nRF24E1介绍

　　nRF24E1芯片是北欧集成电路公司NORDIC推出的一款带2.4GHz无线收发器nRF2401和增强型8051内核的无线收发模块。该芯片的通道运算时间小于200us，数据速率为1Mbps，不需要外接SAW滤波器，是目前世界首推的全球通用的低成本射频系统级芯片。内部嵌有与8051兼容的微处理器和10位9输入的模/数转换器，可以在1.9V~3.6V之间的电压下稳定工作；另外还嵌有电压调整器和VDD电压监视器。无线收发部分有与nRF2401同样的功能，该功能由内部并行口和内部SPI启动，每一个待发信号对于处理器来讲都可以作为中断进行编程，或者通过GPIO端口传送给微处理器。nRF24E1芯片可以在世界公用的ISM（工业、科学和医学）频段2.4~2.5GHz内实现无线通讯。其收发部分包含有分频器、放大器、调节器和两个收发单元，输出能量、频段和其它射频参数可通过射频寄存器方便地编程调节。在发送模式下，电流消耗只有10.5mA；在接收模式下，电流消耗也只有18mA，所以功耗相当低。

　　2无线耳麦的硬件结构设计

　　无线耳麦主要由插头部分和耳麦部分组成。插头部分主要由两个插头和nRF24E1组成。这两个插头，分别是麦克风插头和耳机插头，它们分别插在电脑的麦克风插孔和耳机插孔或家用电视的耳机插孔；耳麦部分主要由麦克风、耳机和nRF24E1组成。其硬件结构框图如图1所示。无线耳麦通过无线语音收发芯片nRF24E1实现语音的双向通信。

　　无线耳麦可以把人说话的声音经麦克风送进电脑；也可以把电脑或者电视的声音送到无线耳麦的耳机里。无论是把语音送到电脑或者电视里，还是把语音送到耳机里，单向语音传送的工作原理是一致的。

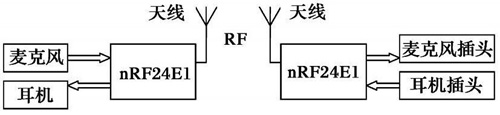

图1无线耳麦的硬件结构框图

　　nRF24E1芯片内嵌有9通道的10位ADC（AnalogtoDigitalConverter，模数转换器），它的采样频每个RF（RadioFrequency，射频）数据包含有24个字节或3ms的音频采样信号。

　　无线耳麦把人声送进电脑或者电视的发送和接收过程如图2所示：

　　在发送端，ADC对麦克风送过来的模拟音频信号进行A/D转换；采集到的数字音频信号，在不够一个RF数据包之前，存储在微控制器8051内开辟的发送缓冲区（TxBuf）中；采样数据满包后，8051一边存储下一个数据包，一边把已满的数据包转移到RF前端nRF2401，经nRF2401把数据包发射出去。
