三星Galaxy Nexus超震撼拆解秀[ ]

　　第十步

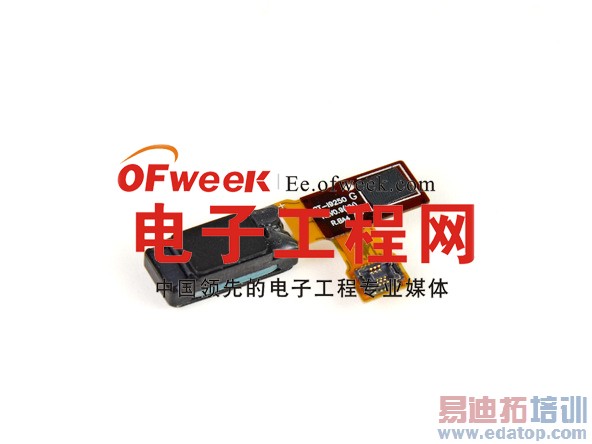

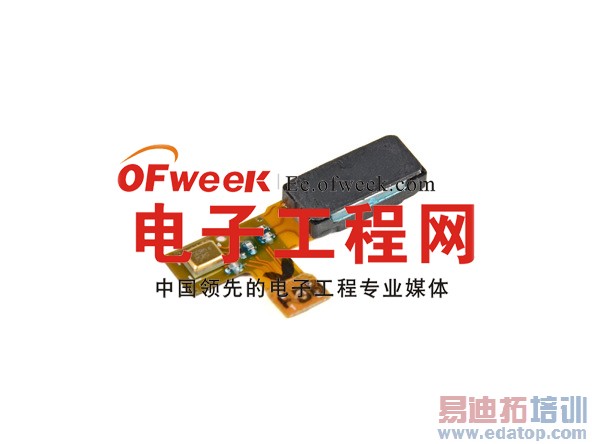

　　后置扬声器也可以很容易的取下。Galaxy Nexus内部的组件都可以更换，这降低了维修费用。

　　第十一步

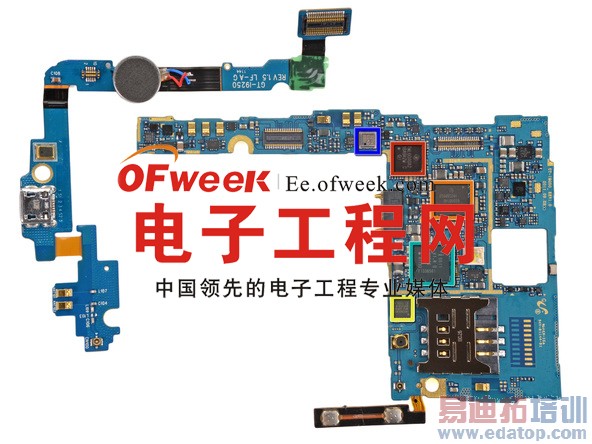

　　Galaxy Nexus的内部构件主要位于两个L型的电路板上。左边较小的电路板上有一个振动马达和几个连接装置。右边较大的是主板，上面有音量键、SIM卡插槽以及以下构件：

　　红色：德州仪器TWL6040音频编解码器

　　橙色：德州仪器TWL6030电源管理单元

　　黄色：Invensense MPU-3050动作感应单元

　　青色：英特尔XG626基带调制解调器

　　蓝色：博世BMP180 MEMS压力传感器

　　第十二步

　　将两块电板翻过来，我们发现较小的电板上什么都没有，而较大的主板上还有很多芯片：

　　红色：RFMD RF6260四频功率放大器模块

　　橙色：三星KMVYL000LM内存芯片，除了主处理器外，还有512MB的RAM容量。

　　黄色：三星 K3PE7E700M 512 MB DDR2 SDRAM

　　青色：三星SWB-B42 BT 4.0双频无线局域网FM Tx/Rx芯片。Chipworks认为该组件实际上是由Murata制造，而且里面还有装配有一个博通BCM4330模块。

　　蓝色：NXP 65N00智能卡IC。Chipworks指出该芯片搭载了一个微程序控制器和一个PN544 NFC控制器。

　　粉色：Silicon Image 9244 MHL 发射器

　　黑色：SiRF SiRFstarIV GSD4t GPS追踪器
