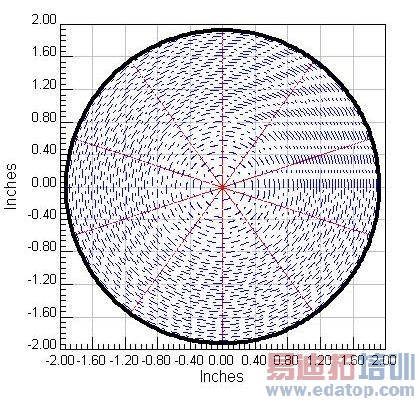

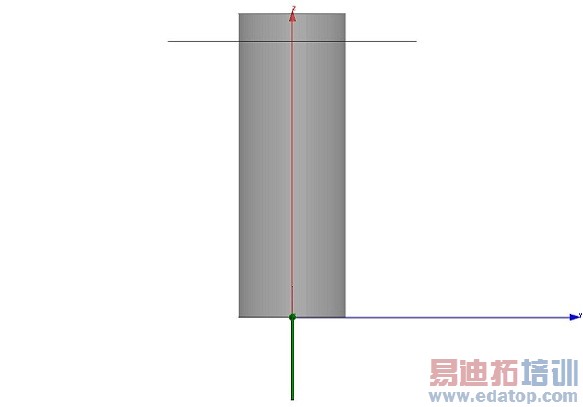

　　现在假设你从罐形天线的底面而不是底部附近接入馈线，这会激发和上面不同的另一种模式。这叫做TM11模式，电场用红色，磁场用蓝色表示。

　　2 参数计算

　　就像上面说的，在波导天线中只希望激发单一的TE模式（这决定了需要采用从罐壁伸入馈线的设计）。对此可以选择合适的金属罐，它的直径刚好容许 TE11模式生成但是能够禁止TM01模式。考虑日常使用的Wifi网络的频率，大多数的802.11网络，比如808.11b/g使用2.4GHz频 段，808.11n使用2.4和5GHz频段，但是长距离传输时还是2.4GHz信号较强。为了简单起见，只考虑常用的频带在 2.412~2.462Ghz的808.11b/g无线网络。对于这一频带需要在设计金属罐天线时让TE11模式在2.412GHz时即能激发，并且在 2.462GHz工作时仍不会激发TM01模式。

　　想快速解决的话，参考这个网页，里面有个在线计算器可以帮助你计算罐子直径和馈线位置。

　　在线计算器

　　或者也可以拿出纸和笔开始计算：

　　首先是罐子的合适直径。

　　TE11模式会在f = 2.412GHz 》 f_cutoff = 2*c/（3.41*D）时被激发。

　　TM01模式在 f = 2.462GHz 《 f_cutoff = 2*c/（2.61*D） 时不会被激发。

　　我们需要f_cutoffTE11 《 f 《 f_cutoffTM01

　　由此解出2.87英寸 《 D 《 3.67英寸

　　一般来说这里的直径下限比较重要。罐子需要比2.87英寸大才能在2.4G下有效工作，而上限虽然有些影响，但并不是天线能否工作的硬性限制。

　　接下来我们需要计算馈线的位置。
