设计无极限，Wi-Fi信号放大器加强升级版（附原理制作 ）
录入：edatop.com 点击：
1 波导原理

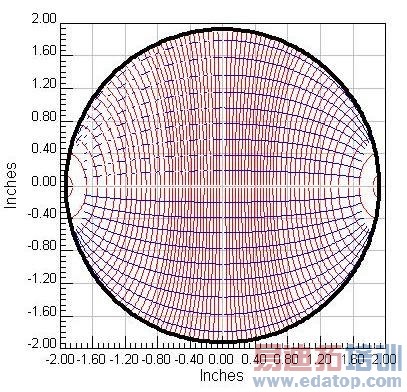

我们要做的金属罐天线是一个引导电磁波向指定方向传播的通道，用专业名词来说叫做波导。波导里，电磁场只能以特定的模式存在。那些最好的波导里只 容许单独一种模式，因为不同的模式在波导中以不同的速度传输，这会引起散射，信号的脉宽会扩展，使接收变得困难。同时不同的模式也有不同的辐射方向，上面 展示的是一种横向电场（TE）和一种横向磁场（TM）模式——圆形波导中的主要模式。

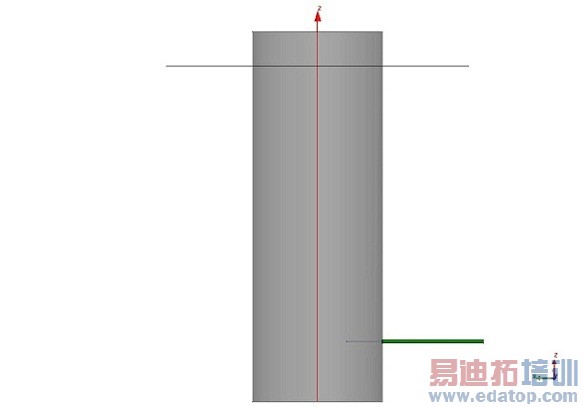

首先拿TE11模式做个例子，这种模式在圆形波导中占据优势地位。上面是波导的侧视图和馈线。灰色的矩形是罐子天线，小的绿色馈线里的中心导体伸入罐中。它离罐底四分之一驻波波长，这会激发出TE11模式：图中电场用红色画出，而磁场用蓝色绘制。
