3G无线上网卡的架构与设计

录入:edatop.com     点击:

  目前常见的无线上网卡有三种接口方式,第一种是可以通过PCMICA接口直接插入笔记本电脑里,也就是我们常说的PC卡接口;第二种是采用USB接口方式;还有一种就是通过RS-232接口也就是串口连接的无线上网卡。目前最受消费者欢迎市场销售最好的还是第一种PC卡。而不论是目前已经很成熟的GPRS/CDMA无线上网卡,还是即将到来的3G无线上网卡,从产品技术架构来说都必须是由无线通讯部分和外围接口电路两大部分组成。 (见图1)

  \

  无论是GRRS/CDMA还是3G的WCDMA/EVDO/TD-SCDMA无线通讯芯片组,除了自身完成无线通讯的功能外,都必须对外提供通讯接口以便与电脑主机进行数据传递和交换。通常采用的美国高通芯片组都是只提供了RS-232或者USB的对外通讯接口,所以要转换成笔记本的PCMCIA接口就必须采用一颗转换芯片来完成整个方案的设计。

  由牛津公司推出的OXCFU950芯片正是专门为解决3G无线通讯芯片组到笔记本PCMCIA接口的单芯片方案(见图2)。OXCFU950采用64引脚,9mm×9mm的QFN封装,3.3V电压供电。对电脑接口方面可以支持笔记本电脑的PCMCIA接口或者PAD上的CF接口,而对无线通讯芯片组方面可以同时提供USB接口以及UART接口(串口)。

  \

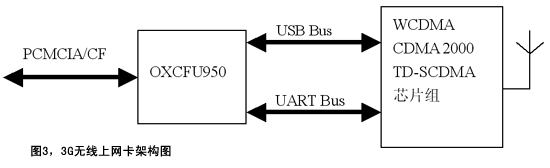

  在GRPS/CDMA无线通讯标准的时代,高通的芯片组只有提供UART口作为对外通讯接口,所以上网通讯的速率往往受制于UART口本身的通讯速率影响。而在即将到来的3G时代,高通的芯片组以及其它的通讯芯片提供商都已经集成了USB接口作为对外通讯的接口,这样上网的速率就大幅度地提高而不再受限于UART口,而UART口作为辅助的控制接口可以实现上网过程中的来电提示、短信通知、睡眠唤醒等功能,大大方便了设计者对无线上网卡功能设计的要求(见图3)。

  \
