30种“无电源收音机”电路集锦
录入：edatop.com 点击：
11、天线中串有并联谐振滤波，抑制串台。

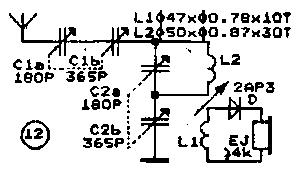

12、收听短波的电路，但天线要加长到50米，机内连线加粗到Φ2mm。可变电容是串联的，线圈L1套入L2调节。180PF可变电容为360PF双连拆去其中一联动片得到。

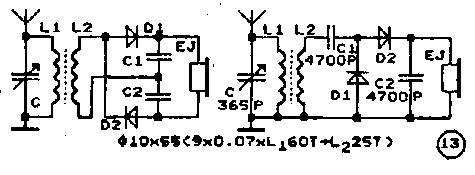

13、倍压检波电路，音量将增强。
14、全波电路，经选择式抽头性能提高。
15、不装地线，在城市附近可成为便携式。
16、单管完成检波、整流、放大的电路，左为共集电极，右为共基极，适合强台旁使用。
17、独立的电磁波电源实验，强电台旁测得空载电压达2.1V，短路电流120uA。
18、单回路独立检波，BG只负责共射放大。
19、独立整流供电，BG完成检波放大。
20、倍压整流，BG完成检波放大。
