无线电应用：轻松编程实现无线遥控

　　业余条件下的电路调试

　　笔者是单片机爱好者，个人水平和试验器材有限，是典型的"一台万用表打天下"，手中既没有示波器来查看波形，也没有仿真器，对于软硬件只能靠收发两个板子上的发光二极管和接收端的1602液晶显示器的实际运行来排错，如果数据发出来，则与发射模块相连的发光二极管点亮，表明有信号发出，同样接收端的发光二极管如果与发射端的变化同步，表明接收到了信号，从而完成硬件排错，最后将接收到的数据显示在显示器上。

　　程序上的排错主要集中在数据延时上，刚开始笔者将要发送的每个数据位的延时选得很短，不知不觉中已远远超出315MHz发送和接收模块的数据收发速度，也就是相当于在串行通信中将波特率设置过高，导致收发失败，这是笔者遇到的最大障碍，因为笔者开始把问题归结为硬件故障，在这个不大不小的问题上白白花了很多时间，后来在一次上网查找资料的时候读到与315MHz模块相关的一篇文章，里面提到收发速度问题，说它的传输速度是很低的，不然将工作不正常甚至无法传输数据，笔者这才恍然大悟，回家后立刻对延时进行修改，改一次源码就重烧录一次芯片，直到最后将延时锁定在11ms，至此排错告一段落，收发双方能进行正确的数据传输了，发送端发送的数据也基本都能在1602显示器上显示出来，但仍有个别的数据不稳定，笔者分析这主要是硬件本身固有的缺陷和程序的合理性造成的，感兴趣的读者朋友可以在本文的软硬件基础上，发挥自己的能力对电路和软件再作进一步的修改，以求达到更好的效果。希望大家到《无线电》杂志的BBS论坛里进行讨论，将自己对程序的改进方法提出来。

　　实际应用

　　在收发两个电路的基础上再增加一块4路继电器控制板，如图3所示，可与收发电路配合进行遥控控制。图4是发送电路，左边的发光二极管是电源指示，右下角的为数据指示，拍照时刚好点亮表明正在发送数据，电路中的数码管本实验没有用到。图5是接收电路，其中接收模块是安放在面包板上再用数据线与单片机相连的。连接好电路后，随着发送端不断发出数据，单片机就会根据接收到的数据控制相应的继电器接通，图3中右下角的发光二极管点亮，表明此路继电器已接通。

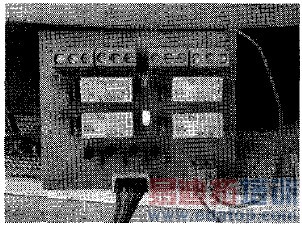

　　图3 4路继电器控制板

　　图4发送电路

　　图5接收电路
