电场耦合式无线供电系统:实现轻松无线充电!

录入:edatop.com     点击:

  在5W及10W产品方面,最重要的是小型化(图12)。为能够在2012年度投放小型产品,村田制作所增加了技术人员的数量,强化了开发体制。

 \

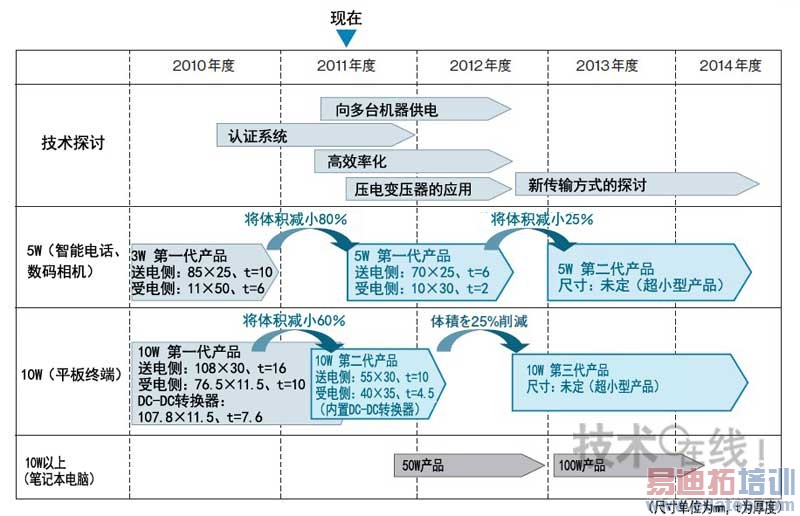

  图12:目标是实现大幅小型化

  图中列出了开发蓝图。不仅是10W产品,还将扩充多种输出功率的品种。另外还将推进小型化并导入新技术。

  实际上,要想实现小型化,对负责升降压的变压器实施改进是必不可少的工作。从图2也可看出,变压器是厚度最大的部分。目前变压器采用的是线圈式变压器。现在正在考虑通过提高频率来减少线圈的圈数,由此实现小型薄型化。

  另外,村田制作所也设想过采用压电变压器。压电变压器在技术上难度非常高,但能获得很好的效果,因此村田制作所发起了挑战。

http://www.edatop.com/uploadfile/2015/0505/20150505073303900.jpg

  实现能够轻松充电的世界

  除了小型化以外,村田制作所还进行了其他几项技术改进。其中,在提高无线供电中任何人都很在意的传输效率上下了很大工夫。在这一方面,掌握关键的是器件的改善,特别是Q值的改善。

  当然,在安全性上村田制作所已投入大量时间和人力采取了对策,但为了今后的实用化,打算将这方面推进到更高的水平。作为将来的技术,村田制作所还考虑配备通信功能。目前虽未配备通信功能,但与客户商谈时他们常常提出这方面的要求。

\

  还有一点是不能忘记的,这就是降低成本。在2010年发表模块时,3W的送电模块和受电模块的成套价格不到1000日元,今后村田制作所还将进一步降低成本。最后要提到的是,为了今后使电场耦合方式得到普及,村田制作所也考虑到了标准化问题,并展开了相关活动。

  村田制作所的目标是实现无论在家中还是在办公室均可真正轻松地无线充电的世界。村田制作所将首先以便携终端为中心推进,推动电场耦合式无线供电的普及。

--来源:技术在线
