电场耦合式无线供电系统:实现轻松无线充电!

录入:edatop.com     点击:

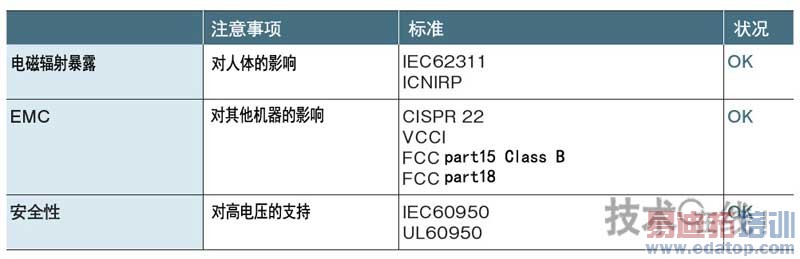

  必须采取绝缘对策

  接下来是②安全对策。电场耦合方式正如以前多次说过的一样使用的是高电压。因此村田制作所本身也在竭力推进安全对策方面的开发。

  首先必须要使电极部分绝缘。为了消除人接触后漏电的可能性,电极部分采取了必须绝缘的措施。仅此一项,就使安全性得到了大幅提高。

  而且还配备了机器未放在供电台上时以及充满电时停止电力传输的控制功能。此外,还配备了软件处理功能,当发生人体接近或金属异物掉入等异常情况时,就会检测负荷变化,停止电力传输。

  另外还采取了万一漏电时也会立即停止电力传输,以防止机器着火或冒烟的对策。

  可向多台机器供电

  最后是③对多台机器的支持,有望利用电场耦合方式的特点来实现。这一想法位于位置自由这一特点的延长线上,也就是说,只要将多台机器适当地放在供电台上,即可向任何一台机器无线供电。

  在扩大位置自由的范围时,可以考虑的手段有加大送电侧耦合电极的方法,以及配置多个送电侧耦合电极来切换的方法。不过,加大电极的方法会导致感应电场过度扩大,在符合法规及确保安全性等方面会变为问题。

  因此,要想为多台机器供电的话,最好是在送电侧准备多个电极。村田制作所已完成试制品,并在2011年1月于美国拉斯维加斯举行的展会"2011 International CES"上首次进行了展示。当时的试制品可同时向两部电子书终端供电。

  供电台配备有4个电极,仅由距受电对象即电子书终端的放置处最近的电极来供应电力(图11)。这样一来,只会在想要传输电力的部分产生电场。由于其他部分完全不会产生电场,因此即使用手触碰或放置金属也不会发生问题,可充分确保安全性。

\

  图11:只向需要的地方供电

  通过切换送电用电极的开关,可只启动与受电用电极对应的部分。还可向多台机器供电。

  产品线的扩充和小型化

  最后介绍一下村田制作所今后的开发蓝图。大的方向是对产品线进行扩充及小型化。首先来看产品线的扩充,除了已在构筑量产体制的5W及10W产品之外,还将开发50W及100W等输出功率更大的产品。
