电场耦合式无线供电系统:实现轻松无线充电!
录入:edatop.com 点击:
通过电场传输电力
下面介绍一下村田制作所开发的电场耦合式无线供电技术的概要。其基本构成如图4所示。下面称为"振荡器"的部分为送电侧,称为"负荷"的部分为受电侧。利用通过使两组非对称偶极子沿垂直方向耦合而产生的感应电场来传输电力。

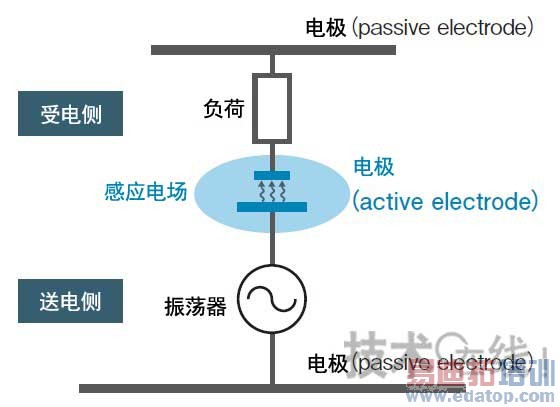

图4:电力传输需要使用两组电极
村田制作所的电场耦合方式利用通过沿垂直方向耦合两组非对称偶极子而产生的感应电场来传输电力。
其基本原理为:在图4中以淡蓝色标示的部分产生强感应电场,通过电场将电力从送电侧转移到受电侧。村田制作所已获得了这种构造的专利(专利号:PCT/FR2006/000614)。
村田制作所的方法的特点在于非对称偶极子,需要两组电极。村田制作所将其称为active electrode和passive electrode。passive electrode主要起着接地作用。系统通过组合这些电极来传输电力。

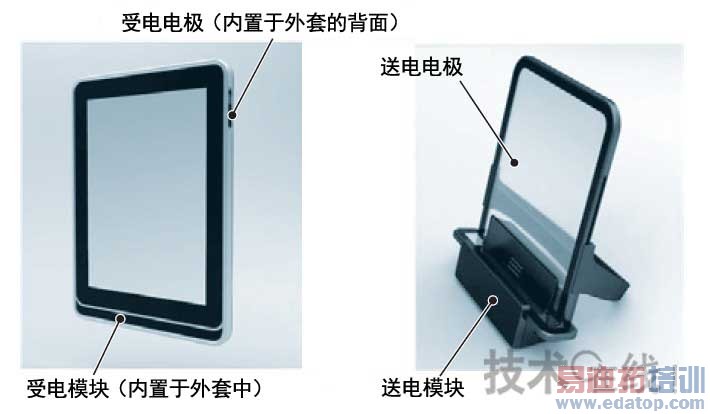

在系统的构成部件方面,与电磁感应方式和磁场共振方式等其他无线供电技术相比,电源部分相同。受电模块配备降压电路及整流电路,向充电池及设备供应电力。
电场耦合方式与其他方式相差较大的地方是各部分的电压推移变化(图5)。比如输入电压为5V的AC适配器,在向送电模块供应电力时,首先由放大器略微提高电压,然后通过升压电路一举提高至1.5kV左右。以这一电压传输电力后,再利用降压电路及整流电路转换成实际使用的直流电压。电源电路的开关频率为200k~400kHz,由此构成系统。
图5:以高电压传输电力
图中列出了电场耦合方式的各部分的电压推移变化。最大特点是通过升压电路将电压提高至1.5kV来传输电力。
