电场耦合式无线供电系统:实现轻松无线充电!
村田制作所开发出了基于"电场耦合方式"的无线供电系统。电场耦合方式的无线供电技术与"电磁感应方式"及"磁场共振方式"不同,通过对置送电侧电极与受电侧电极,利用两电极间产生的感应电场来供电,具有抗水平错位能力较强的特点。村田制作所已试制完成了为平板终端、电子书终端等便携终端进行无线供电的供电台。在本文中,村田制作所的新业务负责人和商品策划人员将对该公司的战略和技术详情进行介绍。
在众多企业对无线传输电力的无线供电技术展开研发的背景下,村田制作所将着眼点放在了被称为"电场耦合方式"的技术上。以前村田制作所也开发过"电磁感应方式"的无线供电技术,但2008年前后决定改为推进电场耦合方式。
电场耦合方式的构造简单,只要是在供电台规定的充电区域内,无论将产品放在什么位置都可供电,可实现"位置自由(Free Positioning)"的供电。另外,由于可将电极减薄,因此具有容易嵌入产品等其他方式所没有的特点。
村田制作所用了大约3年的时间提高了技术的完成度,并构筑了以基本专利为中心的专利网。目前已试制完成为平板终端及电子书等便携终端进行无线供电的供电台。
村田制作所计划2011年秋季面向平板终端的无线供电装置量产输出功率为10W的送电模块及受电模块。与此同时,为了扩大电场耦合方式的应用,还开始进行标准化工作。
本文将以技术方面的内容及特点为核心,详细介绍电场耦合方式。
在业内为少数派
无线供电方式因利用的原理不同而有数种方式(图1)。在无线供电技术中研发历史较长的是电磁感应方式。在电动牙刷及无线电话等领域已有采用的业绩。电磁感应方式方面,目前已成立了开展标准化作业的业界团体"Wireless Power Consortium(WPC)",制定完成了面向5W以下设备的标准规格。

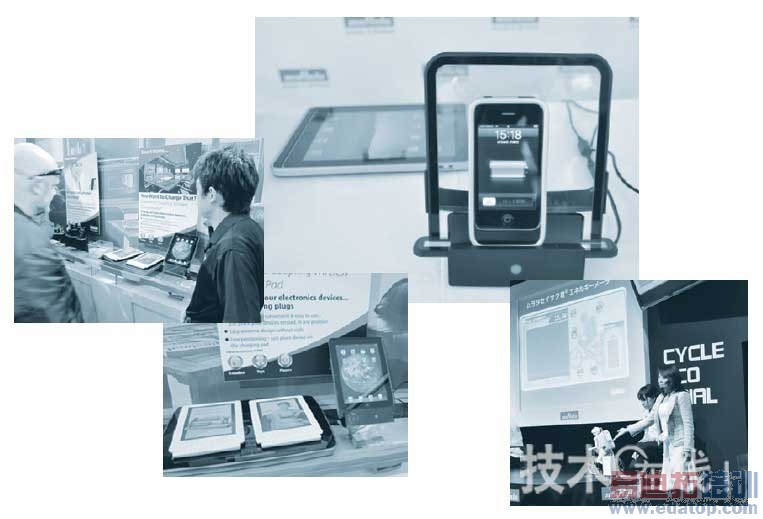

图1:众多企业关注无线供电(点击放大)
图中按电力传输方式汇总了无线供电的开发动向。在大量企业致力于电磁感应方式和磁场共振方式的情况下,村田制作所则着眼于电场耦合方式。
"磁场共振方式"是刚刚起步的技术。其魅力在于可将电力传输到距离数m远的地方,因此众多企业及研究机构正在进行相关研发。
村田制作所致力开发的电场耦合方式在无线供电业界为少数派。除村田制作所外,日本只有竹中工务店在研发。
