一种蓝牙无线显示屏系统的设计方案

　　0 引言

　　蓝牙，是一种支持设备短距离通信（一般10m内）的无线电技术。能在包括移动电话、PDA、无线耳机、笔记本电脑、相关外设等众多设备之间进行无线信息交换。利用"蓝牙"技术，能够有效地简化移动通信终端设备之间的通信，也能够成功地简化设备与因特网Internet之间的通信，从而数据传输变得更加迅速高效，为无线通信拓宽道路。蓝牙采用分散式网络结构以及快跳频和短包技术，支持点对点及点对多点通信，工作在全球通用的2.4GHz ISM（即工业、科学、医学）频段。其数据速率为1Mbps。采用时分双工传输方案实现全双工传输。

　　蓝牙技术是一种用于替代有线电缆的短距离无线通信技术。它是由多家公司发起的SIG组织制定的无线通信技术标准，目的是取代现有的PC、打印机、传真机、移动电话和家庭网关等设备上的有线接口，为个人提供语音数据和普通数据的无线传输。蓝牙设备的工作频段选在全世界范围内都可以自由使用的2.4 GHz的ISM频段；成本低，功耗低，体积小，通信距离短，安全性高，能够同时传送普通数据和语音数据，可以组成微微网和散射网等。

　　本文介绍一种蓝牙无线显示屏系统的设计方案。使用蓝牙技术可以短距离无线控制显示终端，实现图像和字符数据的无线传输和显示，免去了有线连接所带来的缺陷，可以应用在多种领域。

　　1 系统总体设计

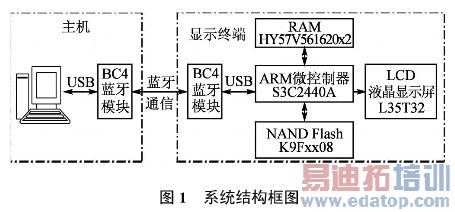

　　该无线图形显示屏系统主要由两部分组成：主机部分和显示终端部分。主机负责控制命令以及需要显示数据的发送，显示终端部分负责接收和显示。系统结构如图1所示。

　　主机部分由装有Linux操作系统的PC机和BlueCore4蓝牙模块通过USB接口连接组成。

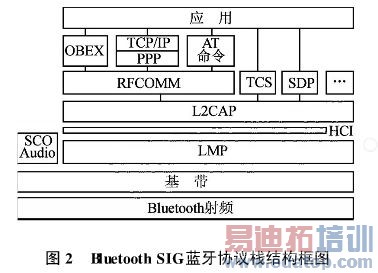

　　显示终端由以ARM9微控制器S3C2440A为核心的嵌入式Linux平台加上BlueCore4蓝牙模块以及LCD液晶显示屏组成。Linux操作系统安装在NAND FLASH中，并连接了64 MB的外扩RAM。系统通过蓝牙协议栈的RFCOMM协议层进行通信。RFCOMM协议提供串行数据传输，并能在2台蓝牙设备之间同时维持多达60个连接，可以同时支持遗留串行端口应用程序以及其他应用程序中的OBEX协议。蓝牙协议栈的结构框图如图2所示。

　　系统的工作过程为：系统初始化以后，主机和显示终端建立蓝牙连接。连接成功以后，主机应用程序通过蓝牙模块向显示终端发送显示的命令，显示终端根据对应命令进行接收图像数据或者字符数据等操作，然后通过LCD控制器将数据发送到LCD液晶显示屏。

　　2 系统硬件设计

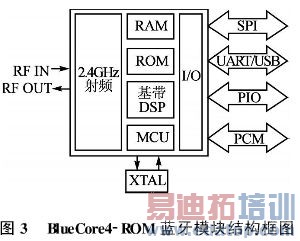

　　主机端和显示终端都使用了CSR公司BlueCore4-ROM芯片组成的蓝牙无线收发模块。BlueCore4系列符合2.0版蓝牙标准，并与现有1.1版和1.2版蓝牙设备完全兼容。这里采用的BlueCore4-ROM芯片具有很高的集成度，需要很少的外围露件。它提供了UART、USB2.0等主机接口，并且提供了PCM音频接口以及SPI接口。具有支持微微网和散射网，低功耗，和手机良好兼容，可以和802.11协议共存等优点。BlueCore4蓝牙模块结构如图3所示。
