基于ZigBee的智能家居安全监控系统设计
录入:edatop.com 点击:
其中, RSSI_OFFSET是经验取值,约为- 45 dB.

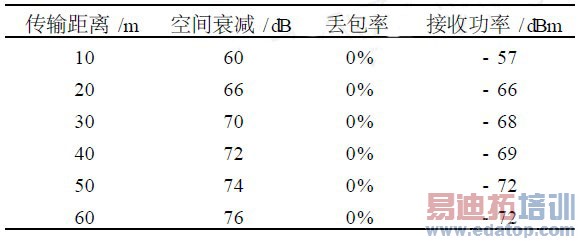

表1 无障碍物时的测试数据
表2 存在障碍时的30 m距离测试数据
实验结果表明,在无障碍物传输距离为80 m以内时,传输数据的丢包率低于1%,能够充分满足正常家居环境的通信需要,而且接收功率很低,非常适合家庭的使用; ZigBee模块之间通信传输距离为30 m时,穿过2堵水泥墙的丢包率仅为1% ,穿过1堵水泥墙时丢包率为0% ,完全能够满足系统设计的要求。
5 结束语
本研究提出并设计完成一种基于ZigBee的智能家居安全监控系统,分别从系统功能介绍、硬件设计、软件设计、实验数据分析等方面分析了ZigBee技术在该系统中的应用。将ZigBee技术应用于智能家居中,实现了快速率、低成本、低功耗的无线网络通信。通过将传统传感器报警系统和图像监控系统相结合,形成了新型的智能安防系统。用户可以通过手机或PC机接收MMS信息,根据需要进行远程手机设定,从而实现灵活、便捷的家庭安全监控。
