GPRS无线指纹身份验证系统的应用设计

　　3 系统软件设计

　　本系统的软件设计主要包括两大部分，即指纹身份验证终端的软件设计和服务器管理软件的设计。这两大部分分别实现不同的功能，且互相配合共同实现基于GPRS的网络指纹身份验证功能。

　　3.1 指纹身份验证终端的软件设计

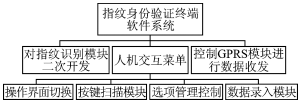

　　如图5所示，终端软件主要由3个模块构成：分别为人机交互菜单、对指纹识别模块二次开发以及控制GPRS模块进行数据收发。其中人机交互菜单模块实现了切换操作界面、扫描按键、录入数据及管理选项等功能。

　　图5 指纹身份验证终端的软件组成框图

　　3.1.1 主函数的程序设计

　　图6为主函数的程序流程。首先进行一系列的初始化工作，包括GP32芯片初始化（设置内部总线频率为20MHz和禁止COP模块），键盘初始化（中断允许），液晶初始化，串口初始化（波特率为19200bps、接收中断允许等），系统数据初始化，中断初始化（开放键盘中断、串口接收中断和总中断）等。然后，查询GPRS模块的连接情况，若成功连接上指纹身份验证服务器端，则进入主循环；若连接失败，则退出程序并给出故障提示。

　　图6 系统主函数流程

　　3.1.2 对指纹识别模块二次开发的程序设计

　　对指纹识别模块进行二次开发关键在于应用指纹产品提供的二次开发协议。由于指纹身份验证终端需要存储已注册用户的指纹特征码数据，故对指纹识别模块二次开发的程序需要管理该指纹库，提供诸如添加、删除等基本操作功能。当用户进行身份验证时，需要将现场采集的用户特征码数据与指纹库中的指纹特征码数据进行逐一匹配，通过判断能否找出匹配指纹数据来确定该用户是否为合法用户。因此，必须利用1:N指纹比对的功能。表1给出了实现指纹识别模块部分功能的函数列表。

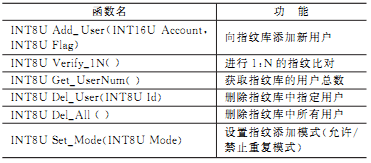

　　表1 指纹识别模块功能实现函数列表
