单片机在无线数据传输中的应用

　　一般的数字采集系统，是通过传感器将捕捉的现场信号转换为电信号，经模/数转换器ADC采样、量化、编码后，为成数字信号，存入数据存储器，或送给微处理器，或通过无线方式将数据发送给接收端进行处理。无线数据传输系统就是 样一套利用无线手段，将采集的数据由测量站发送到主控站的设备。

　　1 系统组成

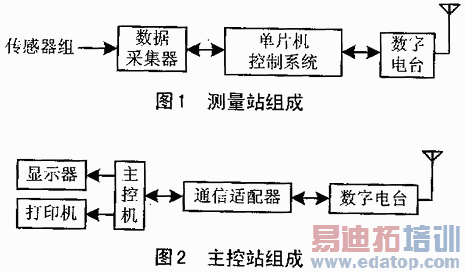

　　系统组成如图1、图2所示。

　　系统由测量站和主控站两部分组成。测量站主要完成对现场信号的采集、存储，接收遥控指令并发送数据。主控站的主要工作是发送遥控指令、接收数据信息、进行数据处理和数据管理、随机显示打印等。

　　2 AT89C51与数字电台的串行通信

　　Atmel公司的AT89C51单片机，是一种低功耗、高性能的、片内含有4KB Flash ROM的8位CMOS单片机，工作电压范围为2.7～6V（实际使用+5V供电），8位数据总线。它有一个可编程的全双工串行通信接口，能同时进行串行发送和执着收。通过RXD引脚（串行数据接收端）和TXD引脚（串行数据发送端）与外界进行通信。

　　2.1 通信协议与波特率

　　数字电台与单片机、终端主控机的通信协议为：

　　通信接口——标准串行RS232接口，9线制半双工方式；

　　通信帧格式——1位起始位，8位数据位，1位可编程数据位，1位停止位；

　　波特率——1200 baud。

　　数字电台选用Motorola公司的GM系列车载电台，工作于VHF/UHF频段，可进行无线数传（9线制标准串行RS232接口），也可进行话音通信；采用二进制移频键控（2FSK）调制解调方式，符合国际电报电话咨询委员会CCITT.23标准。在话带内进行数字传输时，推荐在不高于1200b/s数据率时使用。实际使用时，电台工作于220～240MHz频率范围，采用半双工方式（执行收、发操作，但不能同时进行）即可满足系统要求。

　　2.2 AT89C51串行口工作方式

　　AT89C51串行口可设置四种工作方式，可有8位、10位和11位帧格式。本系统中，AT89C51串行口工作于方式3，即鳘帧11位的异步通信格式：1位起始位，8位数据位（低位在前），1位可编程数据位，1位停止位。

　　发送前，由软件设置第9位数据（TB8）作奇偶校验位，将要发送的数据写入SBUF，启动发送过程。串行口能自动把TB8取出，装入到第9位数据的位置，再逐一发送出去。发送完毕，使TI=1。

　　接收时，置SCON中的REN为1，允许接收。当检测到RXD（P3.0端有"1"到"0"的跳变（起始位）时，开始接收9位数据，送入移位寄存器（9位）。当满足RI=0且SM2=0或接收到的9位数据为1时，前8位数据送入SBUF，第9位数据送入SCON中的RB8，置RI为1；否则，这次接收无效，不置位RI。

　　串口方式3的波特率由定时器T1的溢出率与SMOD值同时决定：

　　方式3波特率=T1溢出率/n

　　当SMOD=0时，n=32；SMOD=1时，n=16。T1溢出率取决于T1的计数速率（计数速率=fosc/12）和TI预置的初值。

　　定时器T1用作波特率发生器，工作于模式2（自动重装初值）。设TH1和TL1定时计数初值为X，则每过"2 8-X"个机器周期，T1就会发生一次溢出。初值X确定如下：

　　X=256-fosc×（SMOD+1）/384×BTL

　　本系统中，SMOD=0，波行率BTL=1200，晶振fosc=6MHz，所以初值X=F3H。

　　2.3 AT89C51与数字电台的硬件连接

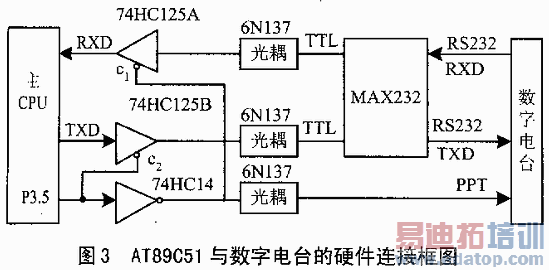

　　AT89C51与数字电台的硬件连接如图3所示。

　　系统采用异步串行通信方式传输测量数据。利用单片机串口与数字电台RS232数据口相连。电台常态为收状态（PPT=0，收状态；PPT=1，发状态），单片机P3.5脚输出高电平。单片机使用TTL电平，电台使用RS232电平，由MAX232完成TTL电平与RS232电平之间的转换。3片光电耦合器6N137实现单片机与电台之间的电源隔离，增强系统抗干扰性能。

　　单片机通过带控制端的三态缓冲门74HC125、非门74HC14控制电台的收发转换，以及指令的接收和数据发送。接收时，P3.5=1，c2=1，74HC125B截止；P3.5经74HC14反相、光电隔离，使电台PPT脚为低电平，将其置为接收状态；同时c1=0，74HC125A导通，接收的指令由电台的RXD端输入，经MAX232电平变换、光电隔离、74HC125A缓冲门，送入单片机RXD脚。发射时，P3.5=0，经74HC14反相、光电隔离，使电台PPT脚为高电平，将其置为发射状态；同时c1=1，74HC125A截止，c2=0，74HC125B导通，数据由单片机TXD脚输出，经74HC125B缓冲门、光电隔离、MAX232电平变换，通过电台TXD端口将数据发送出去。
