RF/微波开关测试系统设计基础

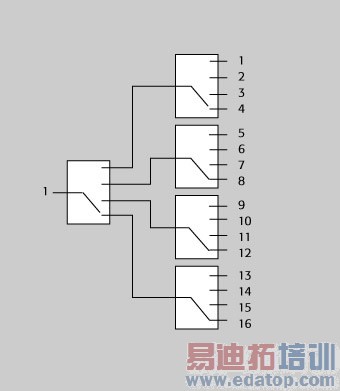

　　图4 – 多重开关（图示为一个双重开关）

　　RF开关卡架构

　　在测试仪器主机上的RF开关卡应用中，为保证信号完整性，需要理解许多电性能指标。

　　• Crosstalk是指不同通道上传送的信号之间或通道上信号与输出信号之间产生的电容耦合、电感耦合或电磁辐射。一般用特定负载阻抗和特定频率下的分贝数来描述。

　　• 插入损耗是信号在开关卡或系统中传输时的衰减，用特定频率范围的分贝数来表示。当信号低或者噪声大的时候，插入损耗是相当重要的技术指标。

　　• 电压驻波比（VSWR）是对信号在传送线路上反射的测量，定义为信号路经上驻波的最高电压幅度与最低电压幅值之比。

　　• 信号进行开关、传输或者放大处理的一个有限的频率范围被称作带宽。对于给定的负载条件，带宽范围用-3dB（半功率）点定义。

　　• 隔离是邻近通道的电压比例，定义为一个频率范围上的分贝数。

　　RF开关设计

　　要设计一个RF开关系统，需要额外考虑一系列关键因素。

　　阻抗匹配——假设开关置于测量仪器和DUT（待测设备）之间，对于几个系统中的所有的阻抗必须匹配。对于最佳的信号传输，源的输出阻抗应等于开关的特征阻抗、线缆阻抗和DUT的阻抗。在RF测试中，普遍的阻抗级是50或75欧姆。不论要求什么样的阻抗级，适当的阻抗匹配将会保证整个系统完整性。
