RF/微波开关测试系统设计基础

　　绪论

　　无线通信产业的巨大成长意味着对于无线设备的元器件和组件的测试迎来了大爆发，包括对组成通信系统的各种RF IC 和微波单片集成电路的测试。这些测试通常需要很高的频率，普遍都在GHz范围。本文讨论了射频和微波开关测试系统中的关键问题，包括不同的开关种类，RF开关卡规格，和有助于测试工程师提高测试吞吐量并降低测试成本的RF开关设计中需要考虑的问题。

　　射频开关和低频开关的区别

　　将一个信号从一个频点转换到另一个频点看起来挺容易的，但要达成极低的信号损耗该如何实现呢？设计低频和直流（DC）信号的开关系统都需要考虑它们特有的参数，包括接触电位、建立时间、偏置电流和隔离特性等。

　　高频信号，与低频信号类似，需要考虑其特有的参数，它们会影响开关过程中的信号性能，这些参数包括VSWR（电压驻波比）、插入损耗、带宽和通道隔离等等。另外，硬件因素，比如端接、连接器类型、继电器类型，也会极大的影响这些参数。

　　开关种类和构造

　　继电器内的容性是限制开关的信号频率的常见因素。继电器的材料和物理特性决定了其构成的内部电容。比如，

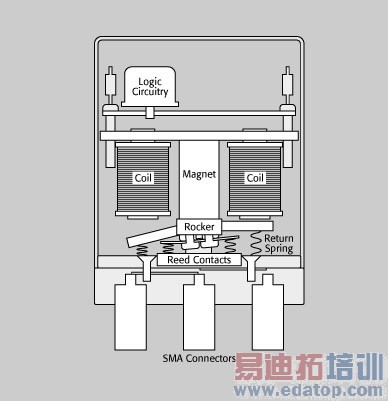

　　在超过40GHz的射频和微波开关中，在机电继电器中采用了特殊的接触架构来获得更好的性能。图1显示了一个典型的构造，共同端接位于两个开关端接之间。所有信号的连接线路都是同轴线，来保证最佳的信号完整性（SI）。在这种情况下，连接器是SMA母头。对于更加复杂的开关结构，共同端接被各个开关端接以放射状围绕。

　　图1 – 高频机电继电器
