天线基础知识大全

　　3.7 平衡装置

　　信号源或负载或传输线，根据它们对地的关系，都可以分成平衡和不平衡两类。

　　若信号源两端与地之间的电压大小相等、极性相反，就称为平衡信号源，否则称为不平衡信号源；若负载两端与地之间的电压大小相等、极性相反，就称为平衡负载，否则称为不平衡负载；若传输线两导体与地之间阻抗相同，则称为平衡传输线，否则为不平衡传输线。

　　在不平衡信号源与不平衡负载之间应当用同轴电缆连接，在平衡信号源与平衡负载之间应当用平行双线传输线连接，这样才能有效地传输信号功率，否则它们的平衡性或不平衡性将遭到破坏而不能正常工作。如果要用不平衡传输线与平衡负载相连接，通常的办法是在粮者之间加装"平衡－不平衡"的转换装置，一般称为平衡变换器。

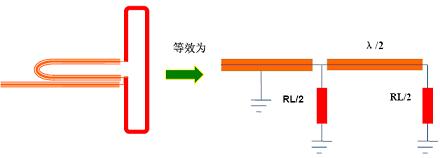

　　3.7.1 二分之一波长平衡变换器

　　又称"Ｕ"形管平衡变换器，它用于不平衡馈线同轴电缆与平衡负载半波对称振子之间的连接。"Ｕ"形管平衡变换器还有1:4 的阻抗变换作用。移动通信系统采用的同轴电缆特性阻抗通常为50欧，所以在YAGI 天线中，采用了折合半波振子，使其阻抗调整到200 欧左右，实现最终与主馈线50 欧同轴电缆的阻抗匹配。

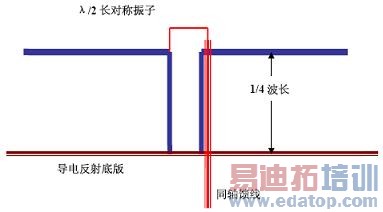

　　3.7.2 四分之一波长平衡-不平衡器

　　利用四分之一波长短路传输线终端为高频开路的性质实现天线平衡输入端口与同轴馈线不平衡输出端口之间的平衡-不平衡变换。
