资深工程师电磁兼容设计精髓总结

　　千万不要误以为本人已沦为标题党，靠着"精髓"二字赚取眼球。乃是真的发现诸多资深工程师，亦常常走着基础而又错误的设计之路。这就是电磁兼容设计的高频思维。

　　电磁兼容的问题常发生于高频状态下，个别问题（电压跌落与瞬时中断等）除外。高频思维，总而言之，就是器件的特性、电路的特性，在高频情况下和常规中低频状态下是不一样的，如果仍然按照普通的控制思维来判断分析，则会走入设计的误区。比如：

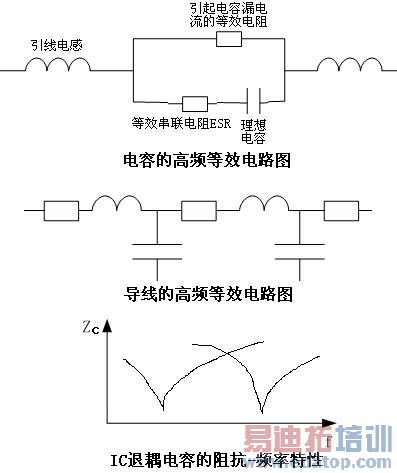

　　电容，在中低频或直流情况下，就是一个储能组件，只表现为一个电容的特性，但在高频情况下，它就不仅仅是个电容了，它有一个理想电容的特性，有漏电流（在高频等效电路上表现为R），有引线电感，还在导致电压脉冲波动情况下发热的ESR（等效串联电阻），（如图）。从这个图上分析，能帮我们设计师得出很多有益的设计思路。第一，按照常规思路，1/2πfc是电容的容抗，应该是频率越高，容抗越小，滤波效果越好，即越高频的杂波越容易被泄放掉，但事实并非如此，因为引线电感的存在，一支电容仅仅在其1/2πfc=2πf L等式成立的时候，才是整体阻抗最小的时候，滤波效果才最好，频率高了低了都会滤波效果下降，由此就可以分析出结论，为什么在IC的VCC端都会加两支电容，一支电解的，一支瓷片的，并且容值一般相差100倍以上多一点。就是两支不同的电容的谐振频率点岔开了一段距离，既利于对稍高频的滤波，也利于对较低频的滤波。

　　其次是线缆或PCB布线的高频等效特性（如图），无论高低频，走线电阻都是客观存在，但对于走线电感，则只在较高频时候才可以显现得出来。另外就是还有一个分布电容的存在，但是，在导线附近没有导体的时候，这个分布电容有也是白搭，就像没有男人，女人也不能生孩子一样，这是一个需要两个导体才可以发挥的作用。
