实用无线充电器设计[附电路 ]
录入:edatop.com 点击:

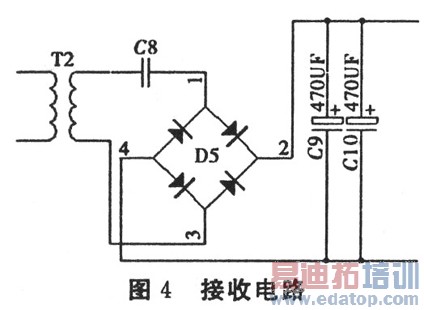

2.2 接收电路模块
测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O.5 mm,直径为7 cm,电感为47 uH,载波频率为2 MHz。根据并联谐振公式得匹配电容C约为140 pF。因而.发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。

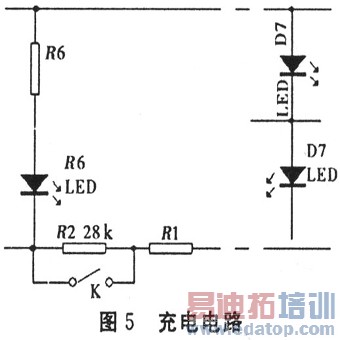

2.3 充电电路
1 2 3
