基于S3C2440的Ethercat实现

　　1 引言

　　工业以太网由于低成本、易于组网和具有相当高的数据传输速率、资源共享能力强以及易于Internet连接等特点，以太网（Ethernet）指的是由Xerox公司创建并由Xerox、Intel和DEC公司联合开发的基带局域网规范，是当今现有局域网采用的最通用的通信协议标准。以太网络使用CSMA/CD（载波监听多路访问及冲突检测）技术，并以10M/S的速率运行在多种类型的电缆上。以太网与IEEE802·3系列标准相类似。以太网最早由Xerox（施乐）公司创建，在1980年，DEC、lntel和Xerox三家公司联合开发成为一个标准。以太网是应用最为广泛的局域网，包括标准的以太网（10Mbit/s）、快速以太网（100Mbit/s）和10G（10Gbit/s）以太网，采用的是CSMA/CD访问控制法，它们都符合IEEE802.3。

　　2 Ethercat技术介绍

　　2.1 Ethercat的系统组成及运行原理

　　EtherCAT 是开放的实时以太网络通讯协议，最初由德国倍福自动化有限公司（Beckhoff Automation GmbH） 研发。EtherCAT为系统的实时性能和拓扑的灵活性树立了新的标准，同时，它还符合甚至降低了现场总线的使用成本。EtherCAT的特点还包括高精度设备同步，可选线缆冗余，和功能性安全协议（SIL3）。通过采用EtherCAT技术， Beckhoff突破了其它以太网解决方案的这些系统限制：不必再像从前那样在每个连接点接收以太网数据包，然后进行解码并复制为过程数据。当帧通过每一个设备（包括底层端子设备）时，EtherCAT从站控制器读取对于该设备十分重要的数据。同样，输入数据可以在报文通过时插入至报文中。在帧被传递 （仅被延迟几位）过去的时候，从站会识别出相关命令，并进行处理。此过程是在从站控制器中通过硬件实现的，因此与协议堆栈软件的实时运行系统或处理器性能无关。网段中的最后一个EtherCAT从站将经过充分处理的报文返回，这样该报文就作为一个响应报文由第一个从站返回到主站。

　　2.2 Ethercat协议

　　Ethercat主张"以太网控制自动化技术" 。它是一个开放源代码，高性能的系统，目的是利用以太网协议（最惠国待遇系统局域网），在一个工业环境，特别是对工厂和其他制造业的关注，其中利用机器人和其他装备线上的技术。Ethercat采用标准的IEEE802-3以太网帧，帧结构如图2。Ethercat在标准以太网帧结构中使用了一个特殊的以太网帧类型0x88A4，采用这种方式可以使控制数据直接写入以太网帧内，并且可以与遵守其它协议的以太网帧在同一网络中并行。一个Ethercat帧中可以包含若干个Ethercat子报文，每个报文都服务于一块逻辑过程映像区的特定内存区域，由FMMU（Fieldbus Memory Management Unit）寄存器和SM （SyncManager）寄存器定义，该区域最大可达4GB字节。Ethercat报文由一个16位的WKC（Working Count）结束，其数据区最大长度可达1486个字节。在报文头中由8位命令区数据决定主站对从站的寻址方式，由于数据链独立于物理顺序，因此可以对Ethercat从站进行任意的编址。

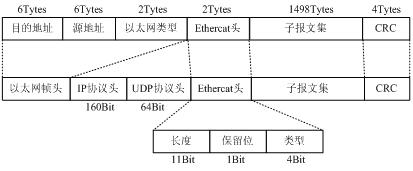

图2 Ethercat帧结构

　　2.3 Ethercat性能

　　Ethercat整个协议处理过程都在硬件中进行。EtherCAT在网络性能上达到了一个新的高度。1000个分布式I/O数据的刷新周期仅为30μs，其中包括端子循环时间。通过一个以太网帧，可以交换高达1486字节的过程数据，几乎相当于12000个数字量I/O。而这一数据量的传输仅用300μs。100个伺服轴的通讯只需100μs［5］。在此期间，可以向所有轴提供设置值和控制数据，并报告它们的实际位置和状态。
