基于电话网络的多路无线防盗报警系统

　　电话接口电路采用电话接口模块PH8810实现。图7中引脚2、3用于连接电话线，引脚4连接单片机，用于摘挂机控制。所拨号码的双音频信号和报警语音信号从29、28引脚输入到PH8810，PH8810将信号自动增益放大后输出至电话线。电话线上的信号音经PH8810提取后从引脚10输出给MT8880。

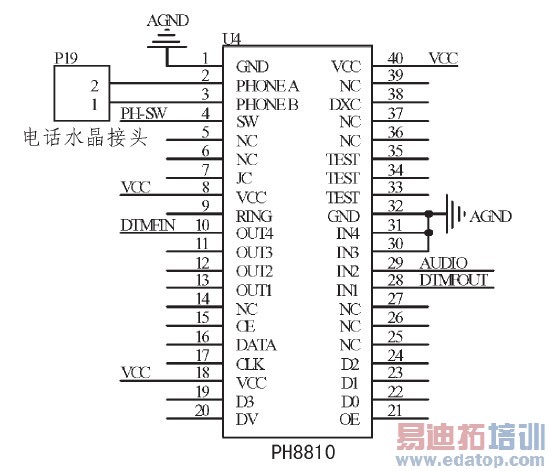

图7电话接口电路

　　3系统软件设计

　　3.1主程序流程

　　单片机主程序流程如图8所示。主程序首先使LCD显示报警语音录放、电话号码设置、布防撤防控制3项主菜单选项，然后进行按键扫描。若有选择键按下，则根据选择执行相应的功能代码，执行结束后重新显示主菜单。若无选择键按下，则判断是否布防，已布防则执行防盗报警程序。

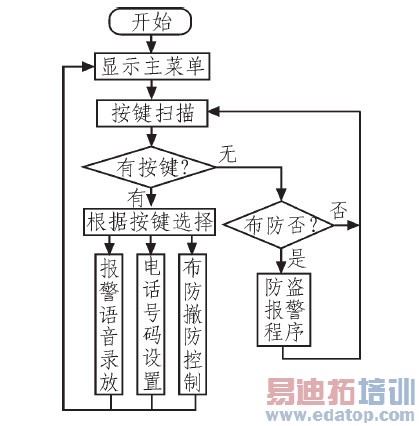

图8主程序流程图

　　3.2防盗报警程序流程

　　防盗报警程序流程如图9所示。程序首先向无线接收模块查询探测器位置编码数据，数据为零表示没有发生盗情，否则表示某个探测器探测到盗情。如有盗情，记录盗情位置编码、设置盗情发生标志，然后控制PH8810执行摘机操作。摘机后设置MT8880为呼叫处理模式以检测拨号音，如果1s内检测到450Hz连续方波信号，判断为有拨号音。如有拨号音，设置MT8880为双音频模式，向其发送电话号码进行拨号。拨号完成后，重新设置MT8880为呼叫处理模式以检测回铃音，如果检测到4s无、1s有的450Hz方波信号，表示有回铃音。在检测到回铃音后，如果检测不到任何信号音，表示对方摘机成功，控制语音芯片播放报警语音，播放结束后清除盗情标志，避免重复报警。如果没有拨号音或对方摘机不成功，则控制PH8810执行挂机操作，因为没有清除盗情标志，程序下一次执行时仍会尝试报警，直至成功。

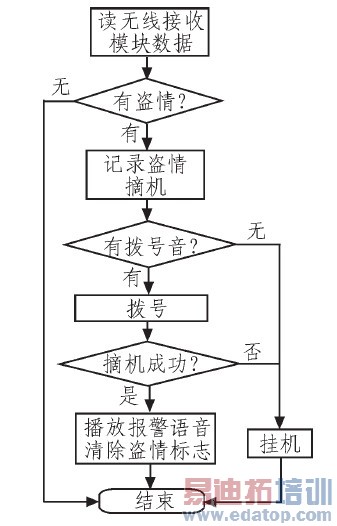

图9防盗报警程序流程图

　　4结论

　　多路无线防盗报警系统包含多路无线探头，具有灵活录制所需报警语音、设置多个报警电话号码、撤防布防控制等功能以及液晶显示界面，能甄别盗情区域并自动拨打预设电话报警。该系统已应用于实际家居和工厂仓库防盗，实际应用表明，系统具有安装方便、功能灵活实用、稳定可靠等特点，达到了设计要求。
