基于ZigBee和ARM技术的森林火情监测系统方案

　　森林在国民经济中占有重要地位，然而，森林火灾会给森林带来严重危害。但是，人类在制服森林火灾上，却依然尚未取得突破性的进展，于是在火灾还在萌芽状态立即扑灭它就显得尤为重要。因此推广森林火情监测系统具有非常中的价值和意义。

　　森林火情监控系统利用预设在森里中的各种不同功能的传感器节点采集各类森里环境参数，传输到上位机，利用信息管理软件，进行数据存储、显示、分析处理等操作，对异常情况进行预测和报警。

　　目前，我国还有部分的森林火情监控还采用兴建瞭望塔、建立视频监控等方式。因为森林火灾经常发生在人烟罕至的原始森林中，因此上述方式存在着诸多不足。鉴于此，提出了一种基于ZigBee+短波无线通信的森林火情监控系统。ZigBee是一种近距离通信技术，适合传感器节点的组网要求；短波作为一种远距离无线通信技术，在远程数据传输方面有着独到的优势。以上二者的优势互补，在森里火情监测系统中具有广阔的应用前景。

　　1 通信系统总体设计方案

　　整个系统由3部分构成，如图1所示。

　　1）ZigBee网络该网络中的ZigBee模块按功能不同，可分为End-Node和Coor-Node.End，是一种带有传感器的数据采集节点，采集并无线发送森林环境信息；Coor-Node的组成，用途。在单个网络内，所有的End-Node和Coor-Node节点按照ZigBee协议组成星型网络。

　　2）中继节点一个带有为控制器的网络中继节点，具有短波和ZigBee两种协议数据的转换能力，ZigBee模块部分接受ZigBee网络采集到的数据，经过处理后，通过短波数传电台传送送远程上位机监控中心，同时通过短波数传电台也能够从上位机获得各种控制和设置指令，并把这些指令传送到ZigBee网络，从而实现对对监测网络的设置。

　　3）上位机监控中心 上位机端，电台将接收到的模拟信号转化为数字信号，并数据由串口输入上位机的管理软件中，从而实现整个监测网络系统的设置和森林环境参数的显示、查询、存储等功能。

　　2 系统硬件设计

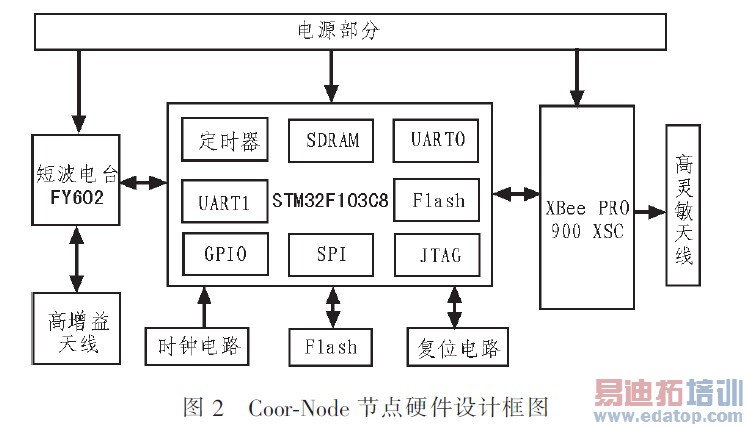

　　系统硬件设计有ZigBee网络的End-Node和Coot-Node节点与中继节点3部分组成。End节点采用XBee PRO 900XSC模块作为无线收发模块，Coot-Node节点采用ARM7+XBee PRO 900 XSC+Pt-205模块构成。中继节点采用Pt-205模块短波传输模块。以下分析Coor-Node节点的硬件设计方案。Coor-Node节点硬件设计框图如图2所示。

　　Coor-Node处在系统的中间层，既要与无线传感器网络进行通信，又要与通过数传电台与上位机监控中心进行数据交互，这就要求其具有较强的数据处理能力。基于此考虑，本设计方案选用了ST公司的STM32F103C8作为微控制器。STM32F103C8是基于一个实时仿真和跟踪的32位CortexTM-M3 core CPU的微控制器，并带有64 kB嵌入的高速Flash存储器。采用48脚封装、极低的功耗，多个32位定时器，2路12位的ADC、1个CAN总线以及多达7个的外部中断。

　　数传电台模块选用FY602型号的数传电台，载频433MHz ISM频段，无需申请频段，接口速率和信道速率可达到38 400 bps.干扰性强，接收灵敏度高，应用广泛。

　　ZigBee模块DIGI公司推出的新型XBP24-BWIT-004.250 kbps的数据传输速率。1 600 M的通信距离，支持AT和API命令集，工作频段为868/915 MHz.特别适合远距离的组网要求。
