基于RISC架构的可视电话平台设计

　　4. 系统软件的实现

　　系统的流程见图-3。

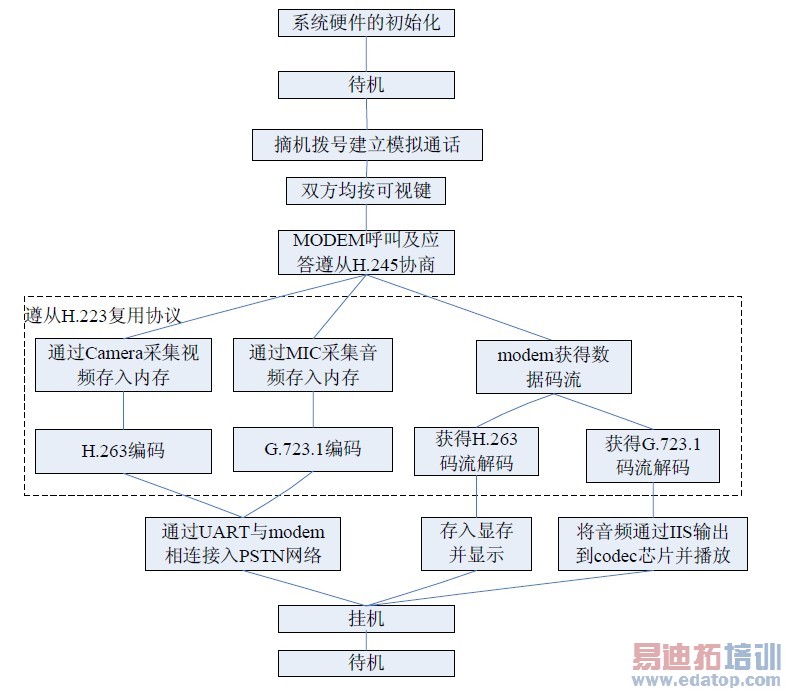

图-3 系统软件流程

　　在硬件系统上电后，软件对硬件做初始化即进入待机状态。当摘机后，CPU 通过modem内置的模拟电话控制进行模拟通话。通话双方均按可视建，经过H.245 协议协商，开始建立可视。

　　系统通过CMOS Camera 采集视频，在SDRAM 中开辟一段内存用于视频内容的缓存，H.263 编码部分从该缓存中按照一定的帧率取出图像进行编码。CPU 控制Codec 芯片通过MIC 进行语音的采集，同样在SDRAM 中开辟用于存储音频的缓存，G.723.1 编码成码流。

　　H.223 将视频码流、音频码流及控制数据码流复用，通过modem 调制到PSTN 网络上进行模拟线路的传输。

　　从 MODEM 获得的数据码流则解复成音频及视频码流。H.263 码流解码后，以固定的帧率刷新显存。ARM 将显存中的数据通过内置的TFT 控制器，传输到4 寸 320*240 的液晶显示屏上显示。G.723.1 码流通过G.723.1 解码器解码，输出到codec 芯片，通过功放推动扬声器播放。

　　4.1 系统硬件的初始化

　　在 S3C2440 中，内含名为Stepping Stone 的4K 的SRAM，可用做bootloader，用于系统的初始化。系统上电启动时，将Flash 中的初始化程序段读入SRAM 中，初始化CPU 内部的时钟，SDRAM 控制器，看门狗，中断等。并初始化memory system，将FLASH 中的程序搬移到SDRAM 中，系统主程序运行在SRAM 中。进入主程序后，初始化GPIO，液晶屏幕，Camera，keyboard 等等外设。初始化完毕，系统进入待机，等待摘机。

　　4.2 H.263编解码模块

　　在RISC架构的嵌入式系统中实现可视通话的关键之一是如何实现H.263编解码。H.263协议是很成熟的一个视频编码压缩协议，见图-4.在本文中对H.263协议不详述，仅介绍在基于ARM处理器的系统中如何实现，具体可参见参考文献［2］。

　　4.2.1 H.263编码

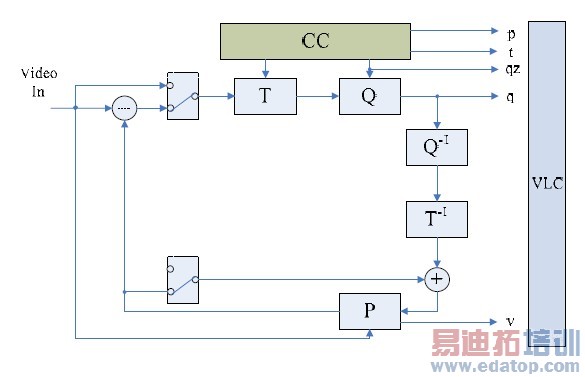

图-4 H.263 编码框图

　　在如图-4 所示，H.263 编码器主要由4 部分组成：变换编码T，量化Q，预测P，熵编码VLC;对于实际应用的编码系统，码流控制CC 也必不可少的部分。图中有 2 个单刀双置开关，用于选择INTRA 和INTER.判断当前帧的类型，判断之后分成INTRA 和INTER的分支，分别进行处理。
