基于蓝牙技术的汽车远程访问诊断接口架构

　　本文介绍了一种基于蓝牙技术的用于远程访问诊断接口的架构，在这种架构中使用蓝牙联网协议为一个HTTP－CAN网关提供底层的传输（物理）媒介。借助运行在TCU上的嵌入式HTTP服务器的帮助，服务技术人员可以从启动蓝牙功能的便携式电脑的网络浏览器上来监视和控制INV上的各个节点。这个无线接口提供了方便的访问途径，从车底、发动机盖下或乘客厢内都可进行访问。本文介绍的系统使用了蓝牙的拨号联网（DUN）特性来模拟一个外部调制解调器，以便支持一个"拨号"到汽车CAN网络的网络浏览器。通过使用TCP/IP等标准通信协议，并将汽车的相应软件嵌入HTTP服务器，技术人员的硬件和软件相对于汽车设计具有完全的可伸缩性，即使不同制造商、车型和型年的汽车其维护和修理过程全然不同。

　　随着汽车中多媒体设备的增加，如CD/DVD播放器、数字电视等，连接这些设备的车内网包括：蓝牙、CAN、D2B、FireWire、MOST、移动媒介链路（MML）、LIN和ZigBee等等，本文介绍一种基于蓝牙技术的、用于遥控诊断接口的架构，它使测试工程师无论处在车内或车外的任何位置，都可以监控和操作汽车的传感器及控制单元完成测试任务。

　　未来的远程诊断系统将为汽车的动力控制器提供前所未有的访问途径，无论这辆汽车是在维修店还是在道路上。蓝牙等无线技术提供了在汽车技术人员的便携式电脑和车内网络之间进行短程无线通信所需的特性，从而使技术人员无论处在车内或车外的任何位置，都可以监控和操作汽车的传感器及控制单元。

　　从汽车技术人员的角度看来，这个网络的前端是一个远程信息控制单元（TCU），它把与集成联网汽车（INV）互联的各种网络连接在一起。目前汽车行业有一种明显的趋势，欲为INV开发一种集中式服务网关模型，而蓝牙技术则为该网络中的许多链接提供了一种连接方案。通过提供无线连接和hoc联网，它与已有的CAN （控制器区域网络）总线互为补充。其他通信媒介也有自己的优势，如MOST（面向媒介的系统传输）和IEEE1394，它们为消费电子产品和娱乐系统提供了高带宽音频/视频通信。

　　这种新技术使用CAN总线，在对汽车性能和安全性具有影响的各系统之间实现高可靠性的通信。高速CAN网络用来连接引擎控制单元（ECU）、防锁死刹车系统（ABS）及其他关键性的系统。低速CAN网络则常用于实现多路连接，在这个网络中，多灯照明器、电源窗口和电源座椅等等都是作为CAN总线上的节点，而不是使用大型、昂贵的电缆束通过传统的点对点连线来进行连接。

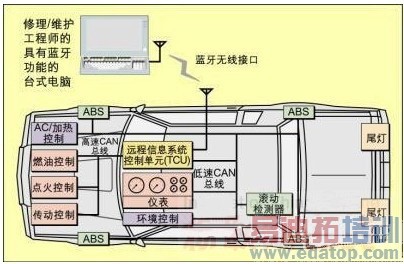

　　图1：网络架构和远程诊断接口。

　　对车内网络进行诊断访问

　　图1显示了使用基于蓝牙的诊断系统进行访问的车内网的网络架构。具有蓝牙功能的常规笔记本电脑上的网络浏览器是用来访问TCU的，它提供了一个访问汽车网络的用户接口。通过在汽车自身嵌入诊断接口，制造商可以定制数据的描述形式和提交给技术人员的过程。还可以根据特定汽车内的选件安装情况来提供诊断程序。除了消费者挑选的诸如空调、ABS等选件之外，通常还有一些其它的部件差异是消费者所看不见的。例如，在1个型年内可能使用2～3个水泵。把所有这些差异都考虑进去之后，可能会出现几十种组合情况。对特定汽车定制专门的诊断接口降低了导致技术人员陷入迷惘和使用不正确诊断程序的可能性。

　　这个接口可用来访问汽车行驶期间的实时工作数据和来自控制器并记录有异常事件（如引擎点火失败，超程传感器数据等）日志的历史数据。控制器还可用来操控汽车传感器进行测试，如验证喷射控制装置是否能对传感器的输入进行正确响应。

　　该诊断系统还可为汽车制造商恢复数据，以开发故障发生前的指示器模型。通过上载闪存中的数据日志，并将其与技术人员所提供的故障报告关联起来，便可以利用学习算法来优化自动诊断工具。维护和维修设备提供这些信息的目的在于为汽车的诊断起到辅助作用。在诊断汽车所发生的问题时，第一个步骤应该是上载闪存数据，因为聘请熟练技术人员的成本比较昂贵，而利用汽车制造商的软件工具常常就能够诊断出问题所在（或提供有用的建议）。
