一种基于公话网的智能家居系统设计方案

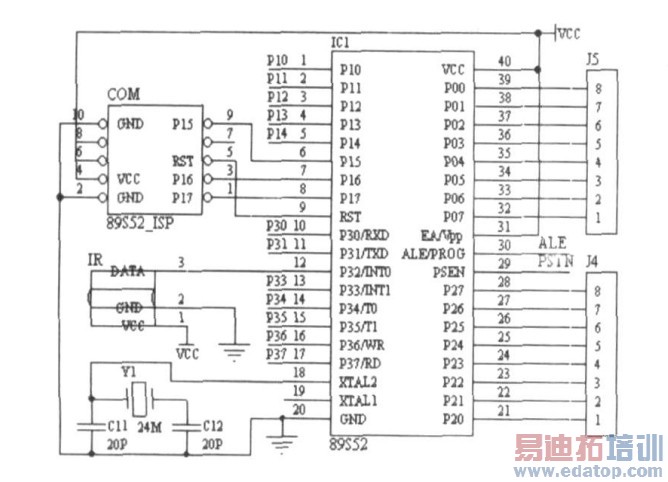

　　1） MCU及外围电路。 主要包括MCU （89S52）、时钟电路、ISP在线编程电路（COM）及遥控器信号接收单元（ IR） ，电路如图3所示。 连接器J4用于接收由环境监测和安防传感器及处理电路发送的状态信息， J5主要用于向报警与控制板发送各类报警请求。

图3 MCU及外围电路

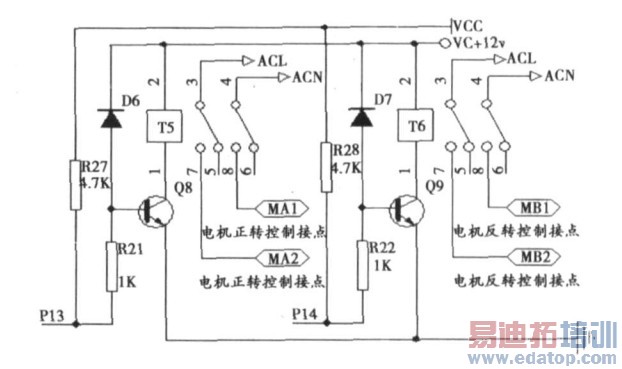

　　2） 电机控制电路。 为了实现窗帘的电动控制，选用可正反双向转动的低速交流同步电机，由市电220V 供电。 电机转动最大行程的机械控制装置与电机一起封装在窗帘电机盒内，安装时可根据窗帘的尺寸来设置。 窗帘电机的控制电路如图4所示。

图4 窗帘电机控制电路

　　ACL和ACN分别为AC220V交流电的火线、零线，由MCU的P13 和P14端口对继电器J5和J6进行控制，"1"电平为动作，"0"电平为释放。 J5动作、J6释放则电机正转； J6动作、J5释放则电机反转； J5和J6都不动作，则电机不转。

　　2. 2 安防报警与远程控制模块

　　该模块主要包含MCU及外围电路、与公话网相连的接口电路、电话振铃的检测电路、信号音的检测电路、电话号码和远程控制操作码的收发电路、报警和提示语音的录放电路、LCD显示电路和键盘电路（16键）等，如图5所示。

　　1） MCU及外围电路。 主要包括MCU、时钟电路和串行FLASH存储器。 该存储器用来预存报警时自动拨打的电话号码（如主人手机、办公室座机、110等）和家电远程控制的操作码，选用容量为256字节的AT24C02， 采用I2 C总线结构与MCU的端口进行连接。

　　2） 电话接口及振铃检测电路。 主要包括电话的摘机电路，音频偶合变压器（用于信号音、报警及提示语音、DTMF信号与电话外线的偶合） ，以及振铃检测电路，如图6所示。
