基于Google Earth的GPS导航系统

录入:edatop.com     点击:

  3.2 功能模块划分

  整个系统由四大模块组成。分别为GPS设备通讯模块,WEB服务器模块,预定轨迹导航模块,用户图形界面。

  1)GPS设备的通讯模块根据操作系统底层对蓝牙的模拟串口,读取GPS设备发送过来的地理信息,并过滤无用信息,动态的更新到自定义的数据结构中去。

  2)WEB服务器模块接受来至于Google Earth的Network Link的请求,结合之前更新在结构体中的坐标信息,生成用来改变Google Earth显示的KML文件,并响应Google Earth.

  3)预定轨迹导航模块先加载KML文件,获得预定的轨迹信息。启动导航功能之后,实时地根据预定轨迹对当前位置检测,并在当前位置偏离预定轨迹时,提供报警功能。

  4)用户图形界面为了便于用户的快捷使用,本系统提供类似与金山快译的工具条按钮组,所有的功能全都由工具条上的几个形象的按钮完成。十分便利。

  3.3 核心模块分析

  3.3.1 GPS模块

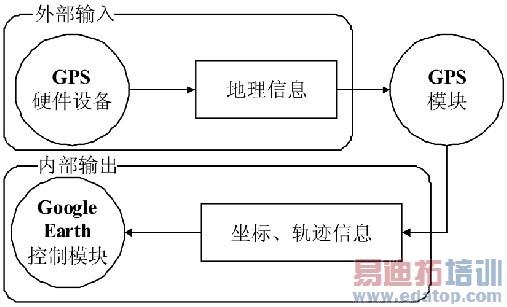

  图3 GPS模块分析

  图3 GPS模块分析

  这里GPS模块的输入是来至于GPS硬件设备发送过来的地理信息,而它的输出是对这些地理信息解析提取出来的坐标和轨迹信息,传递给GoogleEarth控制模块。内部完成串口数据的接受与坐标轨迹的提取。

  3.3.2 Google Earth控制模块

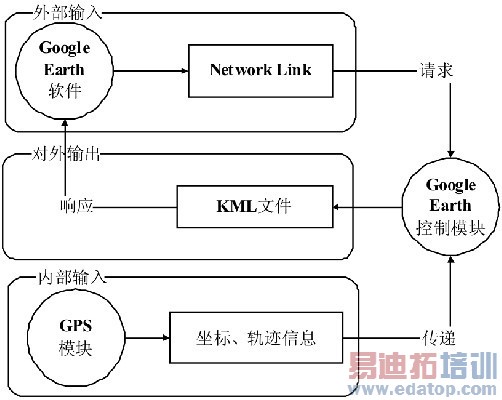

  图4 Google Earth控制模块分析

  图4 Google Earth控制模块分析

  这个Google Earth控制模块,有两个输入,一个是外部输入,就是来自于Google Earth的请求,一个是用于构造响应这个请求时用到的坐标与轨迹信息,这些信息来至于GPS模块,对外输出就是响应Google Earth的KML文件。

  3.3.3 串口通讯模块分析

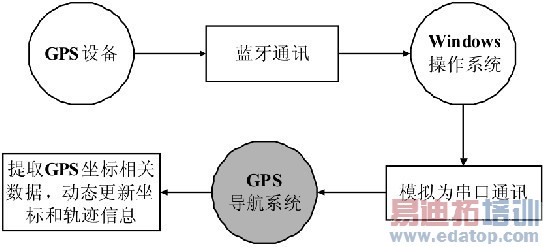

   图5 串口通讯模块

  图5 串口通讯模块



  在这个过程中,首先GPS设备不断的接受来至于各个卫星的无线信号,通过它本身的固件计算得出当前的坐标等相关地理信息。然后与计算机进行蓝牙通讯传送这些地理信息,而在计算机中,操作系统底层把蓝牙通讯模拟成基本的串口通讯,供应用程序调用。我们的GPS导航系统,自动识别当前计算机中的被模拟为串口的端口号,并开启线程,不断的读取来至于GPS设备的地理信息。这里并不是所有的地理信息在本系统都是有用的,通过程序过滤,提取出当前坐标点经纬度、速度、方向等几个基本的数据信息。把这些信息存储到结构体中,并通过与之前的坐标点的累加,可以构造出一连串的坐标,从而构成行驶轨迹。
