数字录像(DVR)和H.264压缩技术在安全监控系统的应用

　　模拟CCTV安全监控系统正在向数字技术过渡，对于录像的需求是引领这一趋势的重要因素。在需要视频监控和录像的安全监控系统中，模拟VCR已经被数字录像机（DVR）取代。安全监控应用中，相对于模拟VCR，DVR具有压倒性的优势。连续的视频图像按照数字形式记录、处理，并通过数字网络传输，几乎可以满足包括高清（HD）在内的任何等级的图像质量需求。用户可以采用数字处理技术，例如实时分析、现场搜索、移动和活动检测报警，通过IP网络进行远程访问。物理载体的存储成本，例如硬盘（HDD）、数字通用光盘（DVD）或网络存储（NAS）器，仅仅是模拟录像带成本的几分之一。利用数字录像和存档技术还有助于永久保存视频录像，不会随着时间的推移而损失影像质量。所有这些因素都驱使安全监控领域将DVR作为视频记录的标准。

　　DVR类型

　　安全监控市场经历过多个不同的DVR发展阶段。嵌入式、混合式以及基于PC的DVR，这些系统都需要基本的视频和音频采集单元：模/数转换、压缩、回放和网络流处理。嵌入式DVR是一种独立设备，可接受模拟CCTV摄像机输入，压缩并存储在本地HDD；混合式DVR能够接受模拟CCTV和IP摄像机输入，将其作为视频源；基于PC的DVR则随硬件压缩卡或PC运行的软件压缩程序集成在安全监测站。不同模块的关键特性包括：视频输入通道数、所支持的压缩标准、录像质量、流处理和播放模式、存储容量以及系统能够同时执行的功能数量。

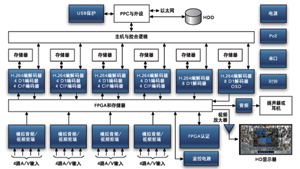

　　图1 安全监控DVR系统的功能框图
