基于无线传感器网络的远程智能抄表系统设计( )

　　（4） 无线传感器网络模块

　　无线传感器网络模块包括终端模块、路由器模块和数据集中器模块。终端模块是通过RS-485总线将采集器的数据发送出去，路由器模块是起到数据中转作用，数据集中器模块是将所有无线传感器网络数据集中，并通过GPRS/CDMA网，将数据远程传输到监控主机。其核心芯片使用CC2430单片机。

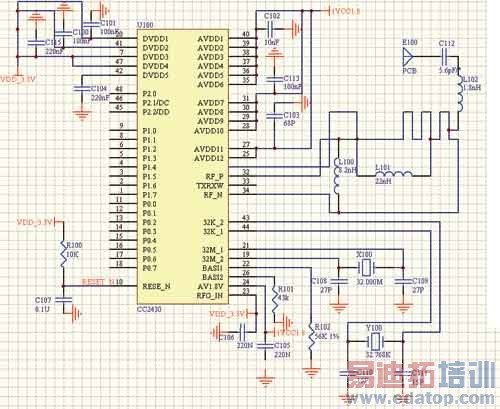

　　图4 ZigBee核心模块设计

　　（5） CDMA/GPRS无线传输模块

　　CDMA/GPRS无线传输模块主要用于小区集中器或与供电公司管理计算机之间的远程数据传输。

　　CDMA/GPRS无线传输模块就近与集中器RS-232端口或小区中心管理计算机的串口直接相接，通过CDMA/GPRS网络与供电局链接于互联网的中心管理计算机进行数据交互。

　　总结

　　智能远程抄表系统节省时间、人力、物力、提高工作效率，降低物业成本，准确及时地将住户所使用的电表数据显示出来，为实现小区科学、系统的物业管理提供了有效的解决方法。智能远程抄表系统的核心是提供了一个控制信号采集和数据传输的平台，可远程对电表进行参数设置、实时监控和故障判断。该系统可用于对水表、气表等其他仪表的远程监控。
