基于PON的FTTH设计方案

录入：edatop.com 点击：

　　在光纤终端子系统中，在光纤缆线的基础布线部分和活动部分须设置明确的活动连接端接界面，最大可能地避免对基础布线线缆的损坏和光纤对人身的伤害。

　　用户光纤终端插座是隐装或者明装的，是光缆基础布线的终点，是光纤链路基础布线部分和用户活动缆线部分的分隔界面。该插座固定在用户光纤终端面板上，采用活动式连接。

　　光纤端接插座应能够直接和入户光缆相连，与标准SC插头相兼容。插座的安装应在现场完成，无需注胶、加热、研磨等工艺。能够安装在标准的86型或 120型面板内，面板可以安装在墙面或弱电箱等固定结构内。光纤终端面板需带有光纤防尘装置。底盒内要求能够保存至少100cm的光纤缆线冗余。不容许光纤缆线和端接器件裸露在墙外，从而尽量保护光缆，并避免光纤和光源对人伤害的可能。

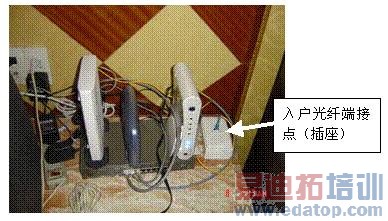

　　图三用户终端子系统（左图虚线内为用户端接子系统，右图为实际端接情况）

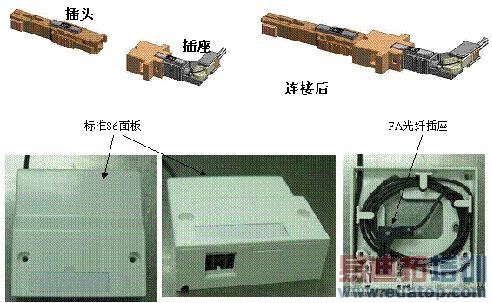

　　图四为3M公司2006年推出的FA光纤插座和86型标准面板实物图。RJ45铜缆信息模块可与FA插座同时安装在面板上。对底盒无特别要求。

　　图四 3M8710FA光纤插座和面板

　　为适应普通个人用户的使用状况，建议连接ONU的光纤跳线采用超强抗挠、具有良好的抗压能力的光纤跳线。3M公司独有的GGP高强度光纤跳线技术具有优良的抗机械外力的能力。在弯曲直径由15mm减少到6mm的情况下，弯曲损耗几乎没有增加。

　　光纤终端子系统的设计应根据建筑物的不同情况采用不同的处理方式。对于出租型商业楼宇，由于其出售或租赁对象的不确定和流动等因素，业务需求的不确定性和变更的可能性较大，宜采用开放办公布线结构，具体设计可以参照TSB-75国际标准。插座建议安装位置离地面30cm。建议保证每10～100m2 至少安装一个光纤终端插座，也可按照不同应用场合调整该面积的大小。

　　对于规划光纤入户的住宅用户，应将配线光缆布放到楼道配线箱或其他配线设施。在楼道配线箱内可采用活动连接或固定连接方式，将配线光缆与引入光缆连接。固定连接宜采用机械连接。入户端采用现场端接的方式将引入光缆端接在光纤终端插座（面板）上。插座宜安装在墙面等固定结构上，可以是用户室内的墙面，也可以是用户室内的弱电箱内。

　　对于规划光纤暂不入户的住宅用户，则楼道配线箱可作为光纤施工的结束界面，也是未来业务开通的起始界面。此界面上的光纤应该端接于固定在楼道配线箱或其他配线设施的插座上。需要开通业务时，将引入光缆放入室内。引入光缆在配线箱端现场端接插头，入户端采用现场端接的方式将引入光缆端接在光纤终端插座（面板）上。插座宜安装在墙面等固定结构上，可以是用户室内的墙面，也可以是用户室内的弱电箱内。

　　对于住宅用户在规划光纤暂不入户的情况下，也可将配线光缆盘留在楼道配线箱或其他配线设施内，不做任何端接。如需开通业务时，则将引入光缆和配线光缆通过机械连接的固定连接方式将引入光缆放入室内。入户端采用现场端接的方式将引入光缆端接在光纤终端插座（面板）上。插座宜安装在墙面等固定结构上，可以是用户室内的墙面，也可以是用户室内的弱电箱内。

　　对于别墅和其他独立用户接入（如网吧等），将配线光缆布放到靠近用户的配线设施（可以是光缆接头盒、光缆交接箱、配线箱、ODF等）内，再和引入光缆通过固定或活动连接方式连接到用户室内的终端盒中。也可将配线光缆直接引入室内。在这种情况下，不再区分配线光缆和引入光缆。固定连接宜采用机械连接。

　　机械连接方式不需要熔接机，而是通过简单的工具、利用机械连接技术实现单芯或多芯光纤永久连接的方式。图五为采用3M的FibrlokII机械光纤接续子接续光纤过程组图，FibrlokII机械光纤接续子主要指标如表1所示。
