基于PON的FTTH设计方案

　　１综述

　　PON技术已成为全球宽带运营商共同关注的热点，被认为是目前实现FTTH的最佳技术方案之一。它由OLT（OpticalLineTerminal，光网络终端）、ODN（OpticalDistribution Network，光分配网络）和ONU（Optical Network Unit，光网络单元）构成，网络拓扑结构如图1所示。对于FTTH的商业规模部署，不论采用EPON还是GPON，运营商都需要了解在网络拓扑图中连接各网络元素的线条上到底发生了什么，特别是在ODN部分。ODN占FTTH工程初期投资的一半以上，其规划和建设质量的好坏对日后网络规模运营和维护成本有很大影响。ODN是目前运营商特别关注的部分，特别是在用户驻地网，即光纤接入的最后100 m内。

　　3M公司是FTTH最早的倡导者和实施者之一，在光纤线路和接续方面具有全球领先的产品和丰富的经验。由于到目前为止，还没有完善的基于PON的FTTH线路工程设计规范，3M公司在总结国内FTTH试点的经验、教训的基础上，结合在其他国家的实际经验，提出了国内基于PON的FTTH线路解决方案和所应遵循的基本设计原则。

　　2. ODN的结构

　　FTTH线路建设要面对各种建筑类型：住宅小区，包括低、中、高层住宅建筑；商业楼宇，包括各种办公和商务建筑；别墅和其他独立房屋；工业园区，包括各种建筑。

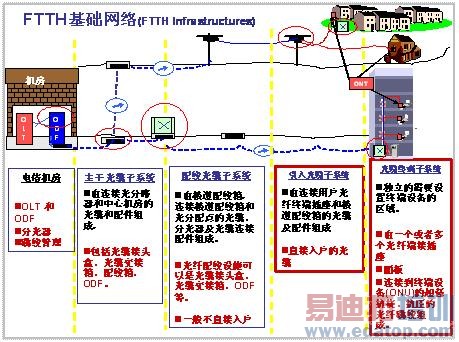

　　不论何种建筑类型，基于PON的FTTH网络从OLT所在的接入网机房到ONU所在的用户，均可划分为以下5部分，按照从用户端到接入网机房的顺序依次为：光缆终端子系统、引入光缆子系统、配线光缆子系统、主干（馈线）光缆子系统和中心机房子系统，如图2所示。

　　（a）上行

　　（b）下行

　　图一 PON的网络拓扑

　　3. 3M公司的ODN设计方案

　　3.1ODN设计中的核心概念

　　3M公司通过对国内固网运营商网络和部署能力的了解，确定在基础网络建设中，运营商最关注的是ODN结构中的光缆终端子系统、引入光缆子系统和配线光缆子系统。由于国内FTTB、FTTC的部署较多，运营商已经积累了丰富的主干光缆子系统和机房子系统建设经验。

　　3M公司针对国内运营商的关注点，结合基础网络结构等因素和3M的核心技术和产品，在FTTH线路部署中推出以下4个核心概念。

　　（1）光纤端接的概念

　　无论光纤停在何处，都要在插座内进行光纤的端接和保护（如同电话线盒铜缆数据线和有线电视同轴电缆的端接）。

　　（2）光纤现场端接

　　在用户驻地网（楼内）和用户室内，光纤插头、插座宜采用现场制作的方式，以取代传统的工厂制作的定长尾纤/跳线。

　　（3）光纤机械接续技术的应用

　　在用户驻地网（楼内）和用户室内，进行光纤接续时，宜采用机械接续取代熔接。以解决对小芯数、分散多地点光纤接续采用传统熔接带来的高工具投资、高维护费用、耗时长、不灵活等缺点。

　　（4）采用专用入户光缆

　　采用FTTH专用的入户光缆，以取代传统的尾纤、跳线或铠装尾，保证楼内、室内布线的灵活性、安全性和可靠性。

　　以上4个概念的宗旨是使光纤线路的设计、施工、维护、服务的开通等和铜缆系统一样方便、可靠。

　　3.2光纤终端子系统

　　一个完整的光纤终端子系统应由一个或者多个光纤端接插座、面板和连接到终端设备（ONU）的超强抗挠、抗压的光纤跳线组成，如图3所示。
