简介WDM/OTDM混合光网络系统原理

录入:edatop.com     点击:

  2 基于Optisystem的混合光网络仿真模型

  根据WDM/OTDM系统的工作原理,该仿真系统关键模块有信源模型、波长转换器模型、时分复用模型、光纤传输模型和解复用模型。

  2.1信源模型

  调用Transmitters Library中光输入源库中的CWLaser(连续激光器)、Tranmitters Library中的二进制序列发生器库中的Pseudo-Random Bit Sequence Gener-ator(伪随机序列发生器)、还有Pulse Generators中的电发生器中的RZ Pulse Generator(归零脉冲发生器)和Optical Modulators中的Amplitude Modulator(光振幅调制器)。按图2信源模型所示连接。本仿真实验采用RZ调制信号模拟两路WDM信号进行波长转换和时分复用,两个信源激光器的波长分别设置为λ1=1550nm和λ2=1560nm。

\

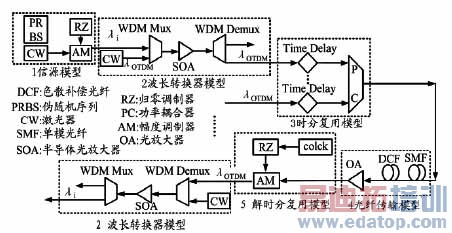

图2 WDM/OTDM混合光网络的实验图

  2.2波长转换器模型

  调用Transmitters Library中光输入源库中的CW Laser(连续激光器)、WDM Multiplexer Library中多路复用库中的WDM Mux 2×1(合波器)和多路分用库中的WDM Demux 1×2、Amplifiers Library中的光放大器库中的SOA(半导体光放大器),按图2中波长转换模型所示连接。本仿真利用两个波长转换模型完成两路信号的波长转换,CW Laser的转换波长设置为λOTDM=1540nm。

  2.3时分复用模型

  调用Passives Library中的Time Dalay(时延器)和Power Combiners库中的Power Combiners 2×1(功率耦合器),按图2时分复用模型所示连接。2个Time Delay时延时间分别设置为Delay=0s和Delay=1/(bit rate)×1/2s。波长为λOTDM的信号经过时延器,再通过功率耦合器完成两时隙的时分复用。

  2.4光纤传输模型

  调用Optical Fiber Library中的Nonlinear Disper-sive Fiber,修改参数GVD-constant为17ps/nm/km(ITUG.652单模光纤1550nm处的标准色散值)作为SMF(单模光纤)模块;修改为-80 ps/nm/km使其作为DCF(色散补偿光纤)模块。调用Amplifiers Library中光放大器库中的EDFA Ideal(理想掺铒光纤放大器),按图2光纤传输模块所示连接。色散补偿光纤用来补偿传输过程中的光信号色散,EDFA用来补偿传输过程中的损耗。

  2.5解复用模型

  调用Tranmitters Library中的二进制序列发生器库中的Pseudo-Random Bit Sequence Generator(伪随机序列发生器),改变Operation mode的设置为Ones,leading zeros和trailing zeros的数目设置为0,使其作为时钟colck模块,调用Pulse Generators中的电发生器中的RZ Pulse Generator(归零脉冲发生器)和Optical Modulators中的Amplitude Modulator(光振幅调制器)。按图2解时分复用模型所示连接,作为解复用模块对信号进行解复用。再经过波长转换模型把信号波长转换到原来的波长上。

1  2  3  4
