皮线尾纤在FTTH网络接入中的应用

录入:edatop.com     点击:

  随着国内三大运营商的业务发展,市场竞争的激烈和残酷,宽带业务已经成为各运营商的争抢的主要战场,中国市场需求之大,让每个运营商都不可怠慢,不断通过技术革新和成本降低来加快光纤到户的建设。

  国家在今年已经出台了三网合一政策,EPON技术在光纤到户的模式中取得可较为广泛的肯定,所有大中型城市的光网络建设已经在必须使用EPON技术下进行。目前国内运营商采用的方式为FTTB较多,终端接入以铜缆承载ADSL为主,其宽带速度受到铜缆传输距离的牵制,不能达到理想的上网速度。

  《中国电信光纤到户工程施工及验收规范(暂行)》在应用场景中终端铺设对于皮线光缆的使用尤为突出,皮线能够在穿管各类条件下,符合技术指标、质量等要求,切实提高了设计施工质量效率,确保网络的稳定可靠的使用。然而目前运营商都是前期预先铺设皮线光缆,皮线光缆的使用方式主要归属于以下四类:

  L型快速接续

  快速接续插头

  冷接子接续

  皮线光缆与尾纤或86面板内熔接方式接续。

  上述几种方式,从目前的建设成本和施工效率来说,都存在较多不理想因素。

  目前有一种推荐方式:皮线尾纤----可以解决材料成本颇高、工程效率较慢、产品性能不稳定及质量不可靠、后期维护成本无法预算等诸多问题。

  皮线尾纤

  概述:

  经过近几年光通信行业科技的发展与相关技术的推广,FTTH(光纤到户)已是近期光纤接入网发展的最终解决模式,它不仅适应光领域光科技的发展要求,也符合广大用户对光网络信号的高速、大容量的传输要求。在FTTH接入工程中,常规室内光缆的机械弯曲性能及抗拉性能已不能满足FTTH(光纤到户)室内布线的需求。在市场需求的情况下,出现了低弯曲半径、高强度的皮线光缆,将被广泛应用于FTTH(光纤到户)的接入网中。

\

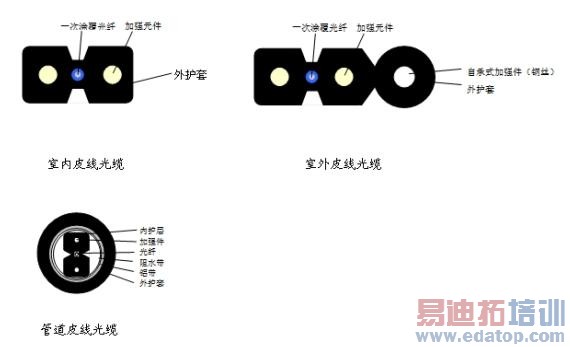

  图为 皮线尾纤用光缆种类

\

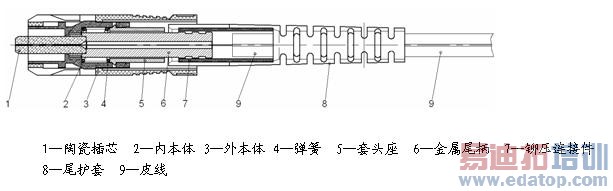

  图为 皮线尾纤用连接器结构

  特点:

  ·厂内生产,稳定性好,端面物理性好。

  ·弯曲半径小,抗拉、抗扰、抗侧压性能好 。

  ·开剥方便,易敷设,便于楼内穿管布放。

  ·光缆直径小、重量轻,用于室内比较美观。

  ·管道皮线光缆内含阻水材料,防潮可减少雨水侵蚀。

  ·可与多种现场连接器匹配,现场施工时间短。

  ·独特的连接器结构,专业生产。

  ·铺设完成后,可现场测量皮线的施工质量。

  ·用于用户端,美观、耐拉、维护简单。

  技术特性:

  ·插入损耗:≤0.3dB

  ·回波损耗:≥50dB (APC≥60dB)

  ·光纤类型:G.657纤 9/125um

  ·光缆抗拉:50N

  ·光缆尺寸:3.1mm×2.0mm(室内皮线); 5.1mm×2.0mm(室外皮线);

  管道皮线:φ6.8mm 内部皮线尺寸3.1mm×2.0mm

  ·工作温度:-25℃~+70℃

1  2
