三网融合:EPON技术和EOC技术的结合方案

录入:edatop.com     点击:

  通过EPON系统设备,利用FTTH/FTTB光纤网络覆盖家庭用户、企业用户可以提供最大带宽达到1Gbit/s的传输速率。运营商可以用经济的造价和极少的光缆线路投资,方便地实现高速上网,IPTV组播/点播等高带宽IP数据业务的传送。

  EPON系统主要由OLT(Optical Line Terminal,光纤线路终端)和ONU(Optical Network Unit,光纤网络单元)以及分离器(Splitter)构成,OLT提供到IP城域网,IPTV承载网,NGN软交换网上行接口。针对最终用户不同的业务需求,运营商可灵活选择终端ONU设备,满足FTTH、FTTB、FTTC和FTTC+EOC等多种应用场景。典型的组网方案如图1所示。

\

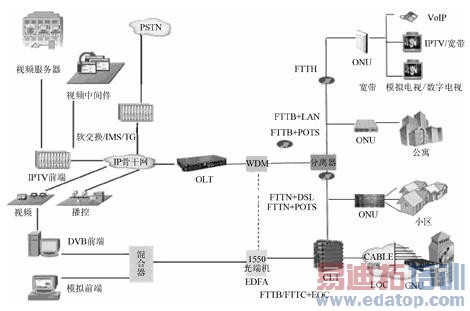

图1  EPON组网方案

  针对广电运营商的EPON+EOC技术。OLT放置在网络系统的前端,ONU放置于楼层,连接EOC(Ethernet over Cable)局端设备,通过HFC入户。用户通过有线电视同轴电缆线传输和接收数据信号,同时不影响有线电视信号的传输和接收。EOC主机最大带宽达到80M以上,最多可带64个从机,多个从机共享主机带宽。主机在连接一定数目从机的情况下,从机的带宽可自动调节,用QoS可设置从机的带宽,主机可进行SNMP网络管理。桥接器可以延伸有线电视信号的传输距离,跨接各种有线电视信号放大器,实现数据双向传输,真正实现数据信号和电视信号一线传输。

  目前EOC主流产品采用Homeplug AV/BPL技术,EOC头端设备为缆桥交换机,采用模块化设计,主要模块有CATV模块,ONU模块,EOC头端模块,主控交换模块。这些模块都作为可选模块配置在相应的机盒里。其中主控交换模块只有在多端口缆桥交换机中才有运用。模块化设计的好处在于,可以更加灵活地满足广电运营商不同时期的需求和将来的灵活扩展,极大限度地降低投资成本,获得高回报。

  不同地区的运营商可根据经济发展情况、用户密度、覆盖率、开通率和用户的带宽需求情况,选购不同接口数量的缆桥交换机,安装场合可以选择室内或室外。用户终端设备按网络接口的数量主要分单接口、双接口和四网络接口。EOC头端模块数量可以根据需要进行配置,每个模块提供一路电视信号输入和一路Cable混频口,可同时传输和接收数据信号和有线电视信号的混合信号。CATV接入模块支持单CATV接入口,提供一路有线电视接口,可传输有线电视信号。

  主端通过耦合器可以支持多路下连同轴通道。采用高性能的光器件,分光比为1:32时覆盖距离达到20km,分光比为1:64时覆盖距离达到10km;1:64时平均带宽可以达到15Mbit/s,满足用户的带宽需求。

  典型应用如图2所示,现网已铺设光节点,缆桥交换机不用配置CATV模块,通过射频电缆接入到缆桥交换机,ONU模块配置在缆桥交换机,实现数据或互动电视信号的回传。

\

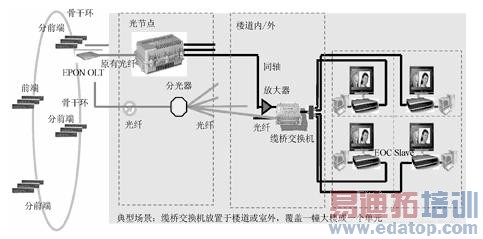

图2  EPON+EOC应用组网方案

  如果现网由于光接机下移,缆桥交换机需要集成光接收功能。这时缆桥交换机需要配置CATV模块,通过光纤将电视信号接入到缆桥交换机。ONU模块配置在缆桥交换机,实现数据或互动电视信号的回传。另外一种情况,如果现网已铺设光节点,ONU放置在外,接入几个单端口的缆桥交换机,数据信号通过线缆接入到缆桥交换机,实现数据或互动电视信号的回传,电视信号通过射频电缆接入到缆桥交换机。

  4  结束语

  广电运营商采用EPON+EOC技术有助于综合利用网络资源,快速完成NGB接入层的建设,实现"数字化"、"双向化"改造,减少大量的重复建设,节约建设和运维成本。采用EPON+EOC方案,用户无需对室内布线做任何更改,只需增加CNU终端设备就可以实现双向、交互、多功能、多业务,享受三网融合带来的丰富内容。EPON+EOC方案能够全面提升有线电视网络技术水平和业务承载能力,发挥有线电视网频带宽、低成本、易普及的优势,使有线数字电视成为进入千家万户的多媒体信息平台。

  (编辑 Valiant)
