FTTx的技术发展和实际应用

　　3  FTTx的实际应用

　　从2005年开始，中国电信和中国网通均开始采用EPON技术进行FTTx的测试和试点工作，北京联通2005年8月开始在海淀、朝阳、昌平、密云4处进行试点应用。经过两年多的市场培育和技术准备，从2007年开始基于EPON技术的FTT x进入规模应用阶段。

　　目前ONU可以分为单口ONU、多口ONU和综合型ONU三种，按照ONU在PON接入网中所处的位置不同，可以将光接入网划分为光纤到户（FTTH）、光纤到大楼（FTTB）、光纤到路边（FTTC）几种类型，统称为FTTx。

　　FTTH的ONU为单口通常放置在用户家中，能够快速部署迅速解决用户的通信需求（见图2）。

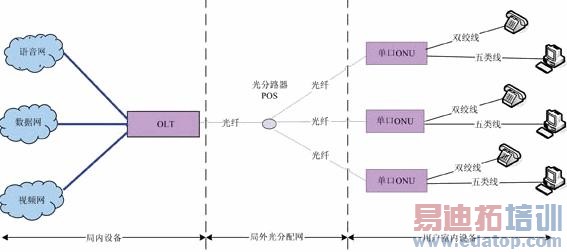

　　图2  FTTH接入示意图

　　OLT安装在通信机房内，通过传输设备与现有的语音和数据网络相连。OLT通过主干光缆与光分路器POS相接，从POS到每个用户家布放小芯数光缆皮线，从用户ONU分别布放五类线和双绞线，实现宽带业务和语音业务的接入。

　　FTTB的ONU为多口，通常放置在楼内，采用PON+LAN的结构（见图3）。

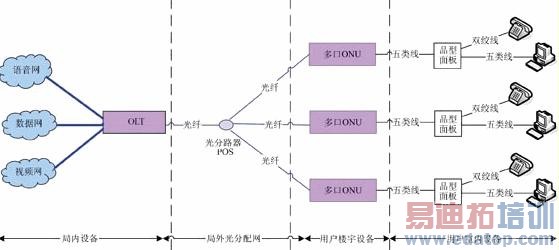

　　图3  FTTB接入示意图

　　FTTB的光分路器POS安装在模块局机房或住宅小区机房的ODF内，每栋楼宇按照各单元总用户数确定多口ONU的安装数量，ONU的安装位置一般选择在有电源箱的竖井内，便于设备取电。从ONU到用户家中采用五类线接入，在室内墙壁上安装品字型面板，面板五类线接口连接电脑，双绞线接口连接电话机。

　　FTTC的ONU为综合接入型，实际采用PON+ADSL的结构（见图4）。

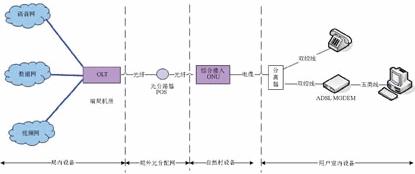

　　图4  FTTC接入示意图

　　FTTC方式OLT设置在局端机房，局内安装光分路器，将具有综合接入功能的ONU安装在村内接入点。综合接入型ONU具有ADSL DSLAM的功能，通过实线电缆和用户家中分离器相连，分离器实现低频语音信号与高频数据信号的分离。分离器的TELEPHONE口通过双绞线连接用户电话机，分离器的MODEM口通过双绞线接到用户ADSL MODEM上，再通过五类线接到电脑上。

　　表2对EPON的3种主要应用模式做了具体比较。通过比较可以看出，FTTH方式带宽速率最高、便于维护，但需要在每个家庭放置一台ONU设备，成本最高，FTTC方式成本最低，但速率最低且障碍率较高，FTTB方式在各方面都居中。从2005年以来，北京联通在EPON应用上采用了多种应用模式的尝试。由于2005年单口ONU非常昂贵，单价在2500元以上，为节约成本北京联通在前几年只在新建的高档别墅小区采用FTTH方式，对于新建和改建居民小区主要采用FTTB方式，对于农村地区主要采用FTTC方式。

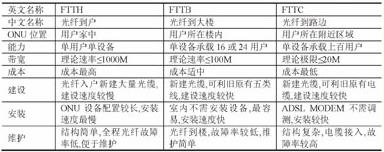

　　表2  EPON三种主要应用方式比较表

　　从2008年开始单口ONU大幅降价，到2009年降到700元左右，2010年进一步下降到400元左右，使得FTTH具备了大规模普及的条件。北京作为三网融合的试点城市，将会得到政策、资金等各方面的大力支持，加之ONU设备、光皮线、光面板的成熟和成本下降，FTTH已成为当今主流的应用模式。

　　4  存在问题和解决办法

　　从2005年至今，北京联通在EPON实际应用中遇到了一些问题，特别是FTTH方面的问题，针对这些问题采取了相应解决办法。

　　4.1  工程问题

　　对于采用FTTH的新建小区，在工程实施时需要做户内光纤皮线引入，是否安装用户光面板是一个问题。如果在房屋交付用户前安装，用户装修时经常将光面板损坏，这样在EPON装机时需要重新安装光面板，增加了成本；如果等用户EPON装机时再安装光面板，装机人员需要熟练操作光面板的安装和光纤接续，增加了装机难度。

　　对此的解决办法是，在户内统一建设暗线箱不再安装墙面光面板，工程实施环节在暗线箱内做好光纤皮线接续，EPON装机时将单口ONU放在暗线箱内，通过户内综合布线和各房间宽带和语音端口相连。

　　4.2  安装问题

　　安装问题和工程问题密切相关，对于FTTH（如工程实施未安装用户光面板）做光纤接续，后续用户申请安装宽带时，装机人员缺乏工具和经验会带来很大困难。解决办法同样是，通过在户内统一建设暗线箱来明确工程环节和安装环节的分工界面，工程实施环节在箱内做好光纤皮线接续，装机时只需要安装户内ONU并搭接光跳线和五类线即可。
