EPON支撑移动宽带网络发展

录入:edatop.com     点击:

  EPON承载基站能够降低运营商的建网成本

  在移动网络向3G/4G演进的过程中,移动运营商正面临着诸多挑战。随着移动业务从窄带语音向宽带数据、视频业务的迅猛发展,带宽也随之快速增长,但带宽的迅猛增长并没有给运营商带来利润的线性增长。运营商希望能在满足业务发展需要更大带宽的同时,降低带宽的成本费用。

  在移动通信网络中,移动回程网络指的是无线接入网(UTRAN)中基站与基站控制器之间的数据传输通道,即GSM、CDMA网络中Abis接口,或WCDMA、TD-SCDMA网络中的Iub接口。移动回程成本占到了移动通信网络总成本的30%左右。

  随着FTTx网络的大规模建设,EPON的覆盖范围日益广泛。微基站、PICO基站和Femtocell等类型的移动基站常应用于高层写字楼和居民高楼的室内覆盖,此类基站的覆盖范围与FTTB/FTTCab的应用场景有重叠之处。因此,在有数据业务发展潜力的楼宇、住宅小区、酒店等区域,利用FTTx宽带接入资源承载基站,可以解决接入传输资源短缺的问题,具有节省光纤资源、部署灵活方便、可扩展性好等优点。目前国内建设的EPON数量已经超过了1000万线,利用已有的EPON网络承载基站回程,能够降低运营商的建网成本。与此同时,利用EPON技术能在包交换网络上承载无线基站,低成本、灵活方便地为基站提供充足的传输带宽,有效节省移动回程运维费用。

  应用场景及组网

  应用一:EPON与MSTP混合组网

  传统基站大部分是具有E1、T1接口的TDM/ATM基站。目前承载网广泛采用PDH/SDH设备实现。随着承载带宽需求的成倍增加,数据业务剧增及其突发性和不平衡性,传统方式带来的运营成本的增加,使得运营商面临巨大压力。运营商急需寻求低成本、灵活高效的接入方式来解决业务宽带化带来的挑战。

  利用EPON的多业务承载能力,EPON网络可以作为承载网的接入层,替代部分传统MSTP承载设备,单光纤延伸接入基站,灵活地接入FTTx网络覆盖范围内的移动基站,有效地节省运营商的光纤资源,降低运营商的建网及运营成本。

  其组网方式可分为两类:EPON承载E1/T1基站和EPON分流基站数据业务。

  (1)E1/T1基站的承载

\

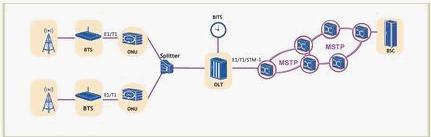

图一 EPON承载E1/T1基站

  如图一,EPON的ONU侧采用PWE3、MEF8等CES电路仿真技术接入E1/T1接口的基站,OLT侧终结CES后,通过E1/STM-1接口接入到MSTP网络。其中,TDM电路仿真封装有SAToP(RFC4553)、CESoPSN(RFC5086)等方式,以IP、MPLS、L2TP等报文头对PW报文进行封装。ATM业务采用RFC4717协议封装。

  在这种部署方式下,对于GSM、WCDMA网络,可以由OLT接入BITS时钟,ONU通过E1/T1接口为基站提供稳定、高质量的时钟同步;对于CDMA和TD-SCDMA网络,由于基站需要进行时间同步,需要GPS或由EPON网络为其提供时间同步,可以由ONU以1pps+TOD的形式提供时钟,也可以通过1588消息发送时钟信息给基站。

  (2)EPON分流接入基站的数据业务

  随着业务发展,基站承载的业务由原来的以话音为主变为以宽带数据业务为主,业务带宽需求量大大增加。 此时,基站可采用FE+E1的混合上联方式,其中FE传递宽带数据业务,E1传语音业务,EPON的多业务能力更加得到体现。

  组网时可采用分路传送方式,分别(逻辑通道分开)传递FE和E1业务。EPON的ONU侧采用PWE3、MEF8等CES电路仿真技术接入E1/T1接口的基站,OLT侧终结CES后,通过E1/STM-1接口接入到MSTP网络。数据业务直接由ONU的FE接口承载,经OLT接入到城域网。

  在这种组网中,语音和数据业务互不影响,EPON仅为基站提供数据业务的传输通道,仅需保障其数据传输的QoS,无需为基站提供时钟和时间同步。这样不仅保持原有网络拓扑不变,也有利于对原有投资的保护。

\

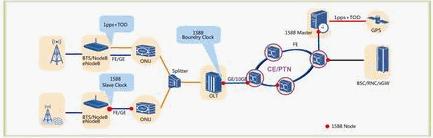

图二 EPON承载IP化基站


  应用二:纯IP回程业务承载

  随着3G相关技术及标准的成熟和业务发展、网络IP化的不断演进,伴随着分组传送技术、标准和产业链的成熟,以现有光纤网络结构为基础,建设基于分组传送技术的城域传送网是未来的重要发展趋势。IP化基站具有接口带宽高、统计复用带宽资源、可扩展性好等优点,是基站发展的方向。
