基于PON技术光接入网的运用与维护

　　从上述流程中可以看到，FTTx宽带接入网业务的开通涉及的系统包括CRM系统、计费系统、服务开通系统、自动激活系统、资源管理系统、施工调度系统、综合测试系统、PON EMS网管、AAA认证系统、软交换系统、SHLR系统、IPTV管理平台等。涉及的主要接口为I1接口：PON EMS北向接口，提供业务自动激活功能。FTTx业务IT支撑总体架构如图2所示。

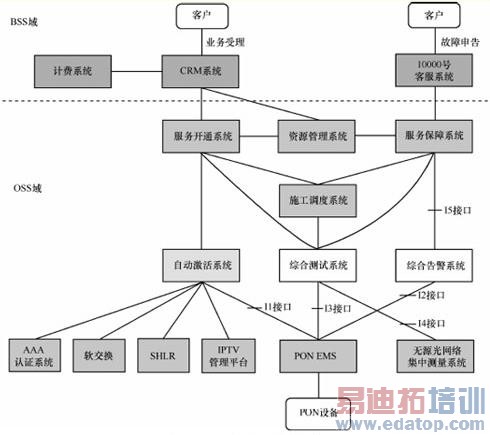

图为 FTTx 业务IT支撑架构

　　其中，接入网EMS系统北向接口的主要功能是与相关OSS/BSS系统对接，将接入网EMS系统纳入各级运维支撑体系之中，除了实现用户业务自动发放外，还包括宽带用户测试、资源管理、告警管理及性能管理等功能。目前，PON EMS的北向接口支持多种功能类型，采用的接口标准协议具备先进性和开放性，并在行业内普遍应用。由于各类北向接口的接口性能和功能要求各不相同，因此应按照不同需求选择协议标准，见表1。

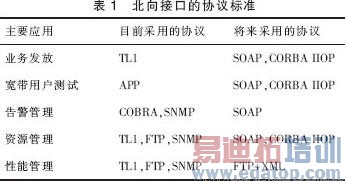

图为 北向接口的协议标准

　　2.4   故障诊断

（1）光链路诊断

　　EPON系统应支持光链路相关参数的实时测量功能，包括针对特定或者所有PON口/ONU的基于策略的光链路测量和诊断功能。具体要求如下。

·  OLT应支持对其接收到的来自每个ONU的上行平均光功率进行测量的功能，在-30～-10 dBm范围内的测量精度不劣于±1 dB，最小测量取样时间不大于600 ns。当OLT接收到的来自某个ONU的上行光功率过低（低于标准规定的OLT灵敏度上限）或者过高（高于标准规定的OLT过载光功率下限），则OLT应产生相应的光功率越限告警。

·  OLT还应支持基于对PON接口下ONU的上行光功率的测量，实现光链路的故障诊断功能。故障诊断是指根据PON接口上接收到的各ONU的光功率分析光链路的衰减等指标是否正常，并提供一定的链路故障的判断功能。

·  OLT还应提供对自身光模块工作温度、供电电压、偏置电流、发送光功率等参数的监测。

·  ONU应具备光收发机参数测量功能，包括光模块工作温度、供电电压、偏置电流、发送光功率和接收光功率等参数，ONU还应支持对上述指标测量值的内部校准。

·  当ONU的光收发机的某个或者多个参数过低（低于所设置的阈值）或者过高（高于所设置的阈值），则ONU应通过事件通告机制向OLT发送相应的越限告警或越限警示。

　　随着电信运营商"光进铜退"政策的进一步深入实施，宽带接入网将大规模采用基于PON技术的FTTx模式进行建设和改造。在此进程中，运营商势必会遇到很多困难，包括业务开通流程的制订、ONU终端的远程管理、PON网络的安全和保护以及PON网络故障诊断等方面。特别是当发展到FTTH的阶段时，需要管理和维护数量庞大的用户终端以及结构复杂的PON ODN网络，运营商必须要做到快速的业务开通、有效的远程管理、可靠的网络保障以及精确的故障诊断，这样才能运行、管理和维护好这张基于PON技术的光接入网。
