跨越大规模部署可运营FTTX网络的“门槛”

 烽火通信 付玄 廖承兵

2008年，随着主流运营商加快光进铜退的步伐，以EPON技术为基础的FTTX在国内迅速普及。FTTX网络由于其高带宽、完善QoS保障等优点，已经完全能够承载语音、宽带数据、IPTV、企业信息化等多种业务，在系统设备层面已具备大规模组网的能力。

在网管层面，经过工程应用的持续开展，主流设备制造商也提供了丰富的管理、业务开通、故障处理等功能，单纯从管理能力和管理功能的角度看，也具备了大规模部署的能力。

但从运营商角度分析，FTTX应能与其现有综合业务支撑平台 "兼容"，在已有的平台上"整合" 整个FTTX网络，即设备供应商的网管平台具备"开放性"，能纳入到综合业务支撑平台中来，从而实现运营商FTTX业务运营的高效率、低维护，提升其自身的核心竞争能力。

FTTX网络管理现状凸显的问题
FTTX对运营商而言，是不同于以往的基于铜缆的接入技术，FTTX在运营商的业务运营中，也遇到了许多新的问题、挑战。

原有接入网的主要方式窄带、xDSL等，由于其技术成熟，开通维护操作简单，已经和运营商综合业务支撑系统完美融合。在运营商综合业务支撑系统上，可以实现便捷的配置自动发放、业务自动开通等功能。

FTTX 做为新的接入模式，能够承载更多的综合业务，也相应带来着操作层面的复杂性，所有的开通、维护、状态反馈、故障处理等，都完全依赖人工操作FTTX网管。由于运营商网络中存在多个厂家设备，每个厂家网管系统在界面、功能、操作方式、步骤等都存在巨大差异，运营商不得不安排维护人员学习、习惯所有厂家网管、设备特性，对维护人员的要求非常高，这与接入网发展的终极目标以及运营商的高效率、低成本的目标产生极大的矛盾。

因此，FTTX网管与综合业务支撑平台的"兼容"与"融合"已经成为FTTX大规模部署必须要跨越的"门槛"；而烽火通信在FTTX应用初期就意识到这个问题，并积极的进行深入研究，在业界率先为用户提供完善的解决方案。

烽火FTTX网管系统与综合业务支撑系统的"融合"
所谓"融合"，就是烽火FTTX网管系统ANM2000与运营商综合业务支撑系统可实现多方位的对接，将ANM2000纳入到运营商综合业务支撑系统中，通过北向接口来实现综合业务支撑系统对ANM2000的管理和操作，要求能在综合业务支撑系统中实现自动工单、业务的批量开通、等半自动甚至全自动业务受理-开通流程、综合告警采集、计费信息采集等功能。

运营商的综合业务支撑系统大致可分为RMS(资源管理系统)、电子工单系统、BOSS/97等，可采用的口协议包括WEB SERVICE、TL1或CORBA等；在实际工程中可根据运营商的支持系统的类型、接口协议种类及要求实现的功能等来选取不同的对接实施方案。

"融合"为FTTX业务开通运维带来极大的便利，可从以下几个方面来进行分析：

1、自动工单
通过ANM2000和NGN管理平台、RMS、BOSS/97等的对接，可以实现电子工单的自动传递，省略了大量人工录入的流程，在提高效率的同时也规避了手工传递中人为失误的可能性。
2、业务开通
运营商在综合业务界面进行业务受理，资源分配调度、业务开通动作均可自动完成；同时大大降低对开通人员的技术要求，常规开通只需打通光路、对ONU进行上电的操作即可；尤其适合于大规模的FTTX放号。
3、维护管理方面
可以在运营商综合告警平台上集中监控查询系统运行状况、结合诊断系统可以快速定位故障，很大程度上降低维护难度，少量人力即可维护大规模网络；日常维护也变得简单，遇到故障ONU只需更换即可，不必考虑ONU的IP 地址、VLAN、用户名、密码等具体的信息，降低为运维人员的要求，降低运营成本。
计费便利，计费服务器可直接从ANM2000获取带宽、时长、各种条件下的流量统计等信息，为运营商的资源规划（新增、扩容）、市场业务导向提供精确数据支持。

烽火FTTX网管与综合业务支撑系统"融合"工程实例
烽火通信在现网率先实现了FTTX网管与综合业务支撑系统的"融合"，目前北京网通、浙江嘉兴电信、南京电信等运营商已完成对接并上线运行，并与其他诸多运营商正在开发相应的对接方案。

北京网通案例简介

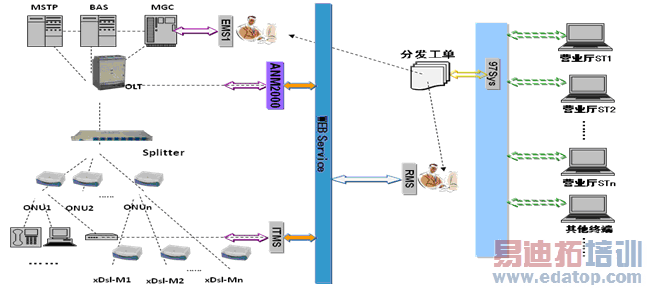

北京网通对接组网示意图

烽火通信在北京网通采用WEB SERVICE方式实现对接，可以完成对OLT、ONU基础数据的采集以及对新装、加装、移机、撤机等业务模式的支撑，自动化程度高，可以大大提高工作效率，节约运维成本。

基本实现流程如下：

1. OLT入网：工程竣工或上联口扩容时进行，自动上报OLT基本信息及VLAN规划；
2. ONU入网：ONU上电后，自动上报基本信息，自动分配VLAN，ONU入网后根据OLT入网时上报VLAN规划，为ONU自动分配VLAN；
3. 用户申请业务、发放业务过程：对于数据业务，只需使能/去使能相应端口；对于语音业务，只需下发IAD IP信息，然后激活/去激活相应端口。

该方案自动化程度非常高，在工程施工的同时，OLT及ONU基本信息即可自动上报给上层业务支撑系统，避免人为录入和采集，同时对于VLAN也可自动按规划进行配置，在业务发放环节只需根据客户申请进行简单的配置即可。
浙江嘉兴电信案例简介

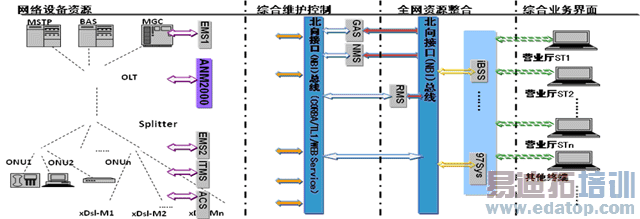

浙江嘉兴电信对接系统示意图
烽火通信在嘉兴电信采用TL1协议与自动工单系统对接，运营商所要求的功能相对简单；其实现流程如下：

1. 源采集及数据规划阶段：人工采集设备基本信息，并对数据及语音业务进行统一规划，然后形成静态表格；
2. 施工阶段：将资源数据导入上层资源系统，同时在ANM2000上根据规划对ONU进行预配置；
3. 业务发放阶段：根据用户申请，自动工单系统向ANM2000下发TL1命令，实现授权/去授权ONU、ONU绑定、语音业务配置（端口使能/去使能，IAD IP、端点域名、端点用户名、BAC地址）、数据业务配置（端口使能/去使能，端口带宽，内/外层VLAN）等，实现自动化的操作。

结语
作为FTTX行业的领先者，烽火通信一直致力于"跨越"大规模部署可运营FTTX网络的"门槛"；目前已根据国内主流运营商的业务运营特点，开发了大量的功能模块，能快速实现与综合业务支撑系统的对接。

烽火通信愿与运营商进一步加深合作，共同加快FTTX网管与综合业务支撑系统的"融合"，为FTTX接入网更大规的模发展打下坚实基础。

附：英文简写说明
RMS 负责运营商资源的调度、包括： 工单受理 、资源查询统计等功能，运营商把RMS和BOSS/97系统配合使用。

TL1 全称Transaction Language -1，是一种标准的电信管理协议，它是一种人机交互语言，基于ASCII文本，格式简单固定，开发人员和操作者都能够望文知义。
Web Service 是当今分布式计算的主流技术之一，具有平台和语言无关性、开放性、可扩展性，并具有工业强度行业标准的支持，应用非常广泛。
